La respuesta corta para los moldes interiores de automóviles

Un comprador de herramientas para un nuevo programa de interiores de SUV suele hacer la misma pregunta en la primera reunión técnica: ¿cuántos ciclos sobrevivirá el molde antes de que tengamos que cambiar las herramientas? La respuesta breve y práctica es que un molde interior de automóvil de producción dura entre 100.000 y más de 1.000.000 de disparos , dependiendo de la aplicación, y una herramienta Clase 101 bien construida para una pieza de gran volumen, como el marco del panel de instrumentos o la cubierta de la bolsa de aire, realmente puede superar el millón de ciclos. El número que se aplica a su programa depende de cuatro cosas: selección de acero, diseño del molde, comportamiento de la resina y cómo se opera la herramienta una vez que llega al piso de producción.

La edad calendario no es una medida útil para un molde de inyección. Una herramienta que permanece almacenada durante dos años no pierde casi nada; la misma herramienta que funciona en tres turnos con tiempos de ciclo agresivos, enfriamiento débil y mantenimiento omitido puede perder la mayor parte de su vida útil en unos meses. Es por eso que los proveedores de automóviles citan la vida útil del molde en ciclos, y por qué la pregunta de seguimiento correcta no es cuándo se construyó el molde, sino cómo se utiliza.

Lo que realmente significa un número de vida útil del molde para las piezas interiores

El sistema de referencia más utilizado es la clasificación de moldes SPI, que clasifica las herramientas según el número de ciclos para los que están diseñadas para sobrevivir. La siguiente tabla resume las clases que encontrará al cotizar un molde para interiores de automóviles.

Para las piezas interiores de automóviles, la mayoría de las herramientas en serie se citan como Clase 101 o Clase 102 porque estas piezas son críticas desde el punto de vista estético, estructuralmente complejas y se producen en grandes volúmenes. Una clase inferior ahorra dinero en la etapa de herramientas, pero generalmente cuesta más en reparaciones, tiempo de inactividad y riesgo de precio por pieza antes de que finalice el programa. La clasificación describe cómo se construye la herramienta, no una garantía de cuánto tiempo funcionará.

Los cuatro factores que deciden cuánto dura un moho interior

Una vez que dejas de buscar un solo número, la imagen se vuelve más clara. Cuatro factores hacen la mayor parte del trabajo.

Grado de acero y tratamiento de superficies

El acero para herramientas es la primera línea de defensa. Los moldes interiores de gran volumen deben cortarse de acero preendurecido o completamente endurecido, generalmente en el rango de 48 a 54 HRC en la superficie de la cavidad, y los componentes móviles deben tratarse para resistir el desgaste. un molde de inyección del marco del panel de instrumentos , por ejemplo, normalmente se construye con acero endurecido tanto en el núcleo como en la cavidad porque la pieza es estructural, visible y funciona con un gran volumen. Elegir un grado más suave para reducir la inversión inicial simplemente mueve el presupuesto de reparación a la mitad del programa.

Proveedores al por mayor de moldes de inyección de marco de panel de instrumentos, empresa, exportador Fanze T&M (Jiashan) Co., Ltd. es proveedores, empresas y exportadores de moldes de inyección de marcos de paneles de instrumentos al por mayor de China. Esta línea de productos sp... Ver producto →

El tratamiento de la superficie es igualmente importante. La nitruración, el cromado o el recubrimiento PVD en las áreas de cierre y las caras de las correderas retardan el desgaste abrasivo causado por las resinas rellenas de vidrio. Las superficies A texturizadas se desgastan más lentamente cuando la textura se corta a la profundidad correcta y el acero se endurece antes de texturizar. Estas elecciones siguen la lógica más amplia detrás Principios de diseño de moldes para interiores de automóviles y selección de materiales. , que vale la pena revisar antes de cotizar la herramienta.

Diseño de moldes y geometría de piezas

La geometría de la pieza determina cuánta tensión debe absorber la herramienta. Las partes interiores están llenas de socavados: encajes a presión para paneles de adorno, mecanismos de portavasos, rejillas de ventilación y las suaves aberturas de los compartimentos de almacenamiento. Cada socavado requiere un deslizador, un elevador o un núcleo giratorio, y cada componente de acero en movimiento es un punto de desgaste. El espesor uniforme de la pared, los radios generosos y un diseño de enfriamiento que elimina el calor de manera uniforme reducen tanto los defectos de las piezas como la tensión de las herramientas.

Una revisión del DFM debería señalar estas áreas antes de cortar el acero. Una vez fijada la geometría de la pieza, el diseñador del molde decide dónde se pueden simplificar los cierres, dónde se pueden reemplazar los insertos en lugar de reconstruirlos y dónde se deben encaminar las líneas de agua para evitar puntos calientes. Estas decisiones tienen un efecto mayor en la vida útil del molde que cualquier elección de material.

Elección de resina y condiciones de procesamiento

Lo que pasa por el molde es tan importante como de qué está hecho. El polipropileno y el nailon rellenos de vidrio son comunes en estructuras interiores y actúan como papel de lija en puertas, cierres y sistemas de guías. Las piezas de PC transparentes y de alto brillo requieren temperaturas de fusión más altas, lo que acelera la oxidación en las áreas de ventilación. Los subproductos corrosivos de los materiales retardantes de llama pueden picar el acero si la ventilación no se limpia con regularidad.

Las condiciones de procesamiento completan el cuadro. Los tiempos de ciclo cortos son tentadores porque aumentan la producción, pero retirar una pieza demasiado pronto, empaquetarla contra una presión excesiva o hacer funcionar el cilindro en la parte superior de la ventana de temperatura acorta la vida útil de la herramienta. El proveedor que ofrece un tiempo de ciclo realista protege el molde, no sólo el cronograma.

Disciplina operativa y de mantenimiento

La diferencia entre un molde que alcanza los 500.000 ciclos y uno que alcanza el 1.000.000 de ciclos suele ser el mantenimiento, no el acero original. El mantenimiento preventivo parece aburrido en un plan de proyecto, pero es el factor más controlable en la vida útil de un molde interior de automóvil. Los respiraderos necesitan limpieza, los toboganes y elevadores necesitan controles de espacio libre, los canales de agua necesitan descalcificación y los sistemas de canal caliente necesitan verificación de temperatura y fugas en un cronograma fijo.

Un operador que informa una ligera vacilación en el movimiento de la corredera, una marca tenue en la puerta o un aumento gradual del destello le está dando una advertencia temprana. Si esas señales se ignoran, la siguiente señal es un destello, y la siguiente es una reparación que siempre cuesta más que el mantenimiento que la habría evitado.

Cómo se muestra el desgaste en un molde interior antes de que falle

El desgaste rara vez se anuncia como una ruptura repentina. Aparece como pequeños cambios en la pieza moldeada y cada cambio apunta a un área específica de la herramienta.

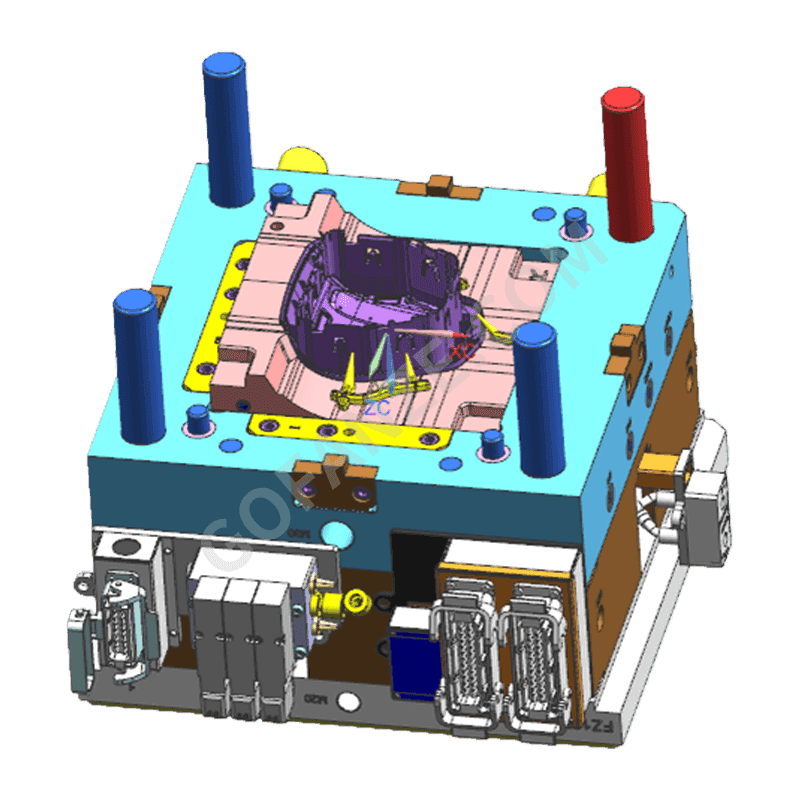

• Flash a lo largo de los bordes de cierre es la primera advertencia de que el acero se está desgastando o que la línea de separación ya no sella correctamente. en un Molde de inyección de la cubierta de la carcasa del airbag del conductor Venta al por mayor de moldes de inyección de carcasa/cubierta de airbag para conductor, empresa, exportación Fanze T&M (Jiashan) Co., Ltd. es proveedores, empresas y exportadores de moldes de inyección de cubiertas/carcasas de airbag para conductores al por mayor de China, este producto... Ver producto → , el destello en la costura de desgarro es especialmente grave porque la cubierta debe abrirse a lo largo de una línea controlada durante el despliegue de la bolsa de aire. La condición de cierre debe verificarse desde la primera prueba en adelante.
• Marcas de hundimiento en superficies A visibles Por lo general, significa que la transición del espesor de la pared o que el diseño de enfriamiento produce una contracción desigual. Las marcas de hundimiento son al principio un síntoma de diseño y proceso; Si aparecen después de meses de producción estable, es posible que los canales de enfriamiento se hayan ampliado o que el soporte central se esté debilitando.
• Diferencias de brillo o rayones en superficies texturizadas. indican que la textura misma se está desgastando. Es posible volver a texturizar, pero sólo un número limitado de veces antes de que el acero pierda su forma. Proteger las áreas texturizadas con un recubrimiento de liberación correcto y una carga de eyección suficiente evita el retrabajo prematuro.
• Líneas de flujo y marcas de quemaduras. A menudo comienza en la puerta o en el área de ventilación. Las compuertas erosionadas cambian el patrón de flujo y las rejillas de ventilación obstruidas atrapan el aire que quema la resina. Ambos son baratos de solucionar si se detectan a tiempo.

Las piezas con mecanismos móviles fallan antes que las piezas estáticas. un Molde de inyección de piezas de plástico para ventilación de aire acondicionado automotriz Contiene rejillas, aletas y núcleos deslizantes que se frotan entre sí en cada ciclo, por lo que el desgaste aparece en las caras de pivote y guía mucho antes de que la propia cavidad muestre daños. Para moldes como este, los insertos de repuesto para los componentes móviles no son una opción; son una necesidad.

Proveedor al por mayor de moldes de inyección de piezas de plástico para ventilación de aire acondicionado automotriz Fanze T&M (Jiashan) Co., Ltd. es proveedores de moldes de inyección de piezas de plástico para ventilación de aire acondicionado automotriz al por mayor de China, empresa, exportación... Ver producto →

Qué preguntarle a un proveedor de moldes antes de comprometerse

La vida útil del molde es una especificación y debe negociarse como tal. Antes de firmar la orden de compra de herramientas, solicite respuestas concretas:

1. ¿Qué clase SPI y especificación de acero se citan y dónde se endurece el acero y con qué dureza?
2. ¿Qué áreas de la geometría de la pieza se identifican como propensas al desgaste en la revisión DFM y qué hace el diseño para reducir ese desgaste?
3. ¿En qué tiempo de ciclo, resina y presión de empaque se espera que el molde alcance su vida útil objetivo y qué sucede si el programa excede ese deber?
4. ¿Qué programa de mantenimiento se supone y qué insertos, correderas o núcleos se suministran como repuestos?
5. ¿Qué historial tiene el proveedor con piezas interiores similares, como estructuras de tableros, y qué resultados de vida útil del molde se lograron en producción?

Si la pieza es una estructura visible grande, comience con Cómo elegir el moldeo por inyección de plástico interior del automóvil para piezas del tablero antes de finalizar la solicitud de cotización. Y antes de firmar, mira el taller. Los compradores serios tratan la calificación de las herramientas como una revisión física, razón por la cual Los clientes europeos visitan nuestra fábrica para inspeccionar las herramientas del molde. antes de la producción en serie. Los registros del estado de la máquina, el equipo de medición y el mantenimiento le brindan más información sobre la vida real del molde que cualquier folleto.

Establezca expectativas con números, no con esperanzas

Un molde para el interior de un automóvil es una de las mayores inversiones en un programa de piezas de plástico y merece un plan de ciclo de vida en lugar de una suposición. La fórmula práctica es simple: elija la clase SPI que coincida con el volumen pronosticado, especifique acero endurecido para las áreas de desgaste, arregle la geometría tempranamente a través de DFM, ejecute el proceso dentro de la ventana para la cual fue diseñada la herramienta y mantenga el molde en un calendario que no es negociable cuando la producción está ocupada.

En Fanze T&M, fabricamos moldes para interiores de automóviles para cubiertas de bolsas de aire, marcos de paneles de instrumentos, salidas de aire, consolas centrales y portavasos, y procesamos las piezas en nuestro propio taller de moldeo por inyección. Eso significa que la retroalimentación de DFM proviene de personas que produjeron las piezas, no solo de quienes diseñaron la herramienta. El resultado es un objetivo de vida útil del molde acordado en ciclos en la etapa de cotización, basado en el volumen, la resina y el plan de producción que usted defina, y respaldado por la disciplina de proceso IATF 16949 desde la primera prueba hasta la producción en masa.

Solicite el número y luego pregunte cómo se logrará. Una estimación de la vida útil del molde solo es útil cuando viene con el plan de diseño, proceso y mantenimiento que la hace realidad.
