al por mayor Molde de inyección de mazo de cables de ABS para automóviles

  • Molde de inyección de mazo de cables de ABS para automóviles
  • Molde de inyección de mazo de cables de ABS para automóviles
  • Molde de inyección de mazo de cables de ABS para automóviles
  • Molde de inyección de mazo de cables de ABS para automóviles
  • Molde de inyección de mazo de cables de ABS para automóviles
  • Molde de inyección de mazo de cables de ABS para automóviles

Molde de inyección de mazo de cables de ABS para automóviles

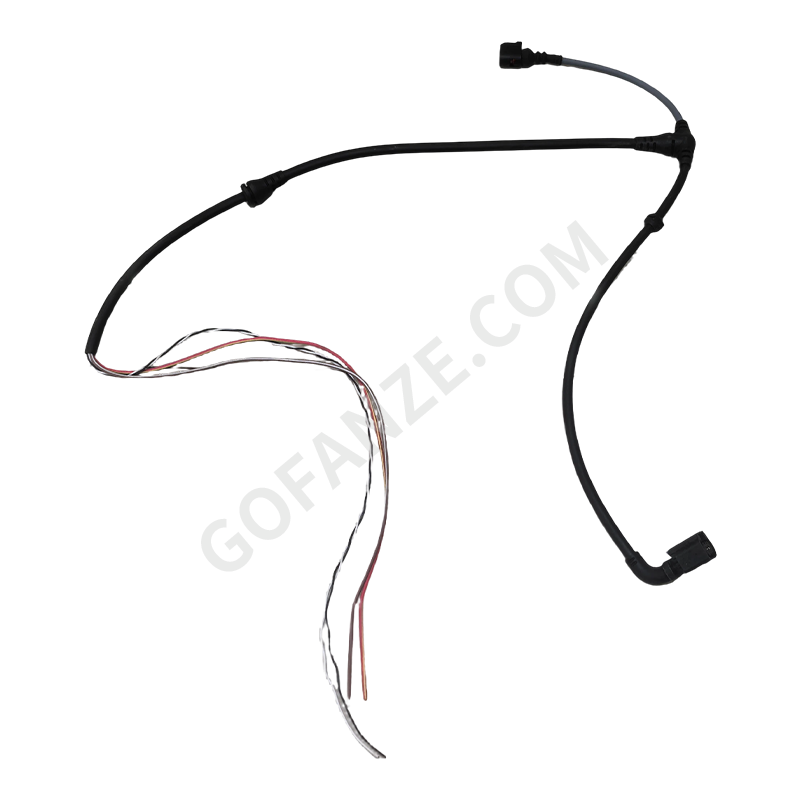

Este producto se refiere principalmente a los componentes de plástico de precisión dentro del sistema de mazo de cables ABS (sistema de frenos antibloqueo) automotriz, incluidas las carcasas de los conectores de los sensores, los soportes de fijación del mazo de cables y los aisladores de los conectores. Fabricados mediante procesos de moldeo por inyección, estos componentes cumplen las funciones principales de agrupación de cables, protección del aislamiento y fijación física dentro del arnés. Los materiales típicamente seleccionados son plásticos de ingeniería como PBT, PA66 o PP, con diseños de molde optimizados para los requisitos de resistencia a la temperatura y resistencia mecánica del arnés. Como elementos protectores críticos del sistema de cableado, su precisión dimensional impacta directamente en la estabilidad de la conexión entre el arnés y la bomba ABS o los sensores de velocidad de las ruedas. Ofrecemos un servicio integral desde el desarrollo de moldes para conectores hasta la producción de inyección, así como soldadura y ensamblaje de componentes de arneses, cumpliendo con los estándares de componentes eléctricos automotrices.

Fanze T&M (Jiashan) Co., Ltd. Fanze T&M (Jiashan) Co., Ltd. Contáctenos
ANTERIOR:No previous article SIGUIENTE:Molde de inyección del mazo de cables del sensor de velocidad de la rueda
  • Producto Detalles
P1
Dimensiones del producto
55x60x22mm
P2
Material del producto
TPO
P3
Material del molde
1.2738HH
P4
Métodos de prueba
MMC
P5
Vida útil del molde
500.000 disparos
P6
Período de garantía
12 meses
Descripción general de herramientas

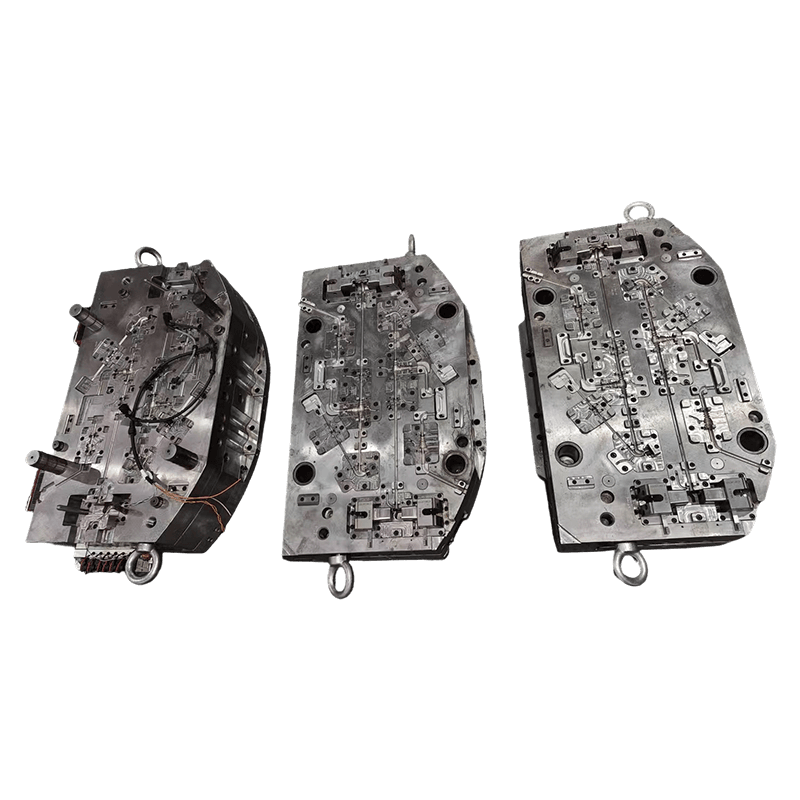

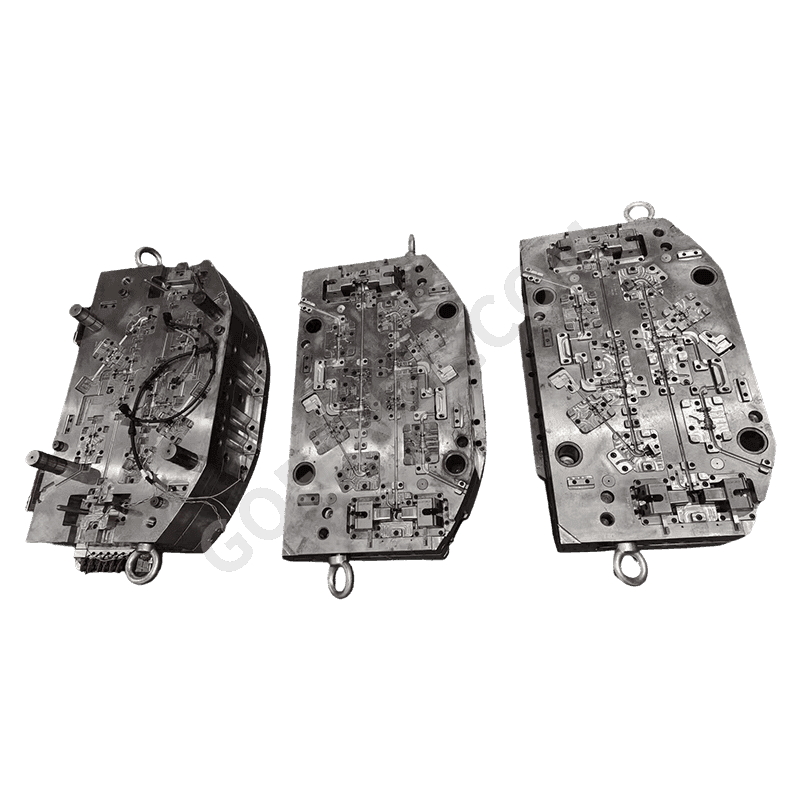

Este molde de inyección está diseñado para la producción en volumen de carcasas de mazos de cables de ABS para automóviles moldeados en TPO. La herramienta está construida con acero preendurecido 1.2738HH y es inspeccionada por CMM para mantener dimensiones de cavidad estables en toda la envolvente compacta de la pieza de 55 x 60 x 22 mm. Los circuitos de refrigeración y las compuertas están configurados en torno a las características de flujo de TPO para ofrecer piezas flexibles y resistentes a los impactos adecuadas para el recorrido debajo del capó y del chasis. Con capacidad para 500 000 disparos y una garantía de 12 meses, el molde es totalmente personalizable según los dibujos del cliente y está destinado a proveedores de nivel y fabricantes de arneses que obtienen herramientas B2B dedicadas.
Discute tu proyecto
Ventajas principales
A
Consistencia del acero preendurecido
1.2738HH ofrece una dureza uniforme a través de bloques de cavidades grandes, manteniendo la estabilidad dimensional en tiradas de producción largas.
B
Puerta sintonizada con TPO
El diseño de la puerta y el corredor se adapta a la viscosidad del TPO, lo que reduce la deformación y al mismo tiempo conserva las características flexibles de clip y encaje.
C
MMC-Documented Quality
Las dimensiones de la cavidad se verifican con CMM durante la construcción y la inspección del primer artículo, lo que garantiza un ajuste repetible del conector en todos los lotes.
F1
Ventilación diseñada para TPO para limitar las marcas de gas y los disparos cortos en las paredes delgadas de la carcasa.
F2
La disposición equilibrada del eyector evita la deformación de la carcasa compacta del arnés durante la liberación.
F3
La geometría de la cavidad preserva las posiciones del canal del cable y del anclaje del clip para el recorrido de los vehículos.
F4
Herramientas adaptables a diversos recuentos de pines de conectores y perfiles de carcasa a partir de datos 3D del cliente.
Escenarios de aplicación
Cajas de mazos de cables ABS para turismos y SUV
Cuerpos de conectores de sensores debajo del capó y del chasis
Componentes del arnés del sistema de frenos de vehículos de nueva energía
Herramientas de repuesto para proveedores de sensores y arneses de nivel 1
Preguntas frecuentes y soluciones
P1: ¿Cómo explica el molde la variación de la contracción del TPO?
La compensación de contracción se aplica durante el mecanizado de cavidades según el grado de TPO específico suministrado. El análisis del flujo del molde se ejecuta antes del corte del acero y las piezas del primer artículo se verifican mediante CMM para confirmar los objetivos dimensionales antes del lanzamiento de producción.
P2: ¿Se puede modificar el diseño de la carcasa del arnés para diferentes estándares de conectores?
Sí. La herramienta se desarrolla a partir de dibujos 2D o modelos 3D del cliente, lo que permite revisar los perfiles de los conectores, las ubicaciones de los clips y la geometría de los canales de cables para cada plataforma, conservando al mismo tiempo la arquitectura general de la base del molde cuando sea posible.
P3: ¿Cuál es el cronograma de producción y el acuerdo comercial?
La fabricación del molde demora aproximadamente 70 días y la entrega del producto aproximadamente 30 días después de la aprobación de la herramienta. Los términos son MANDO Shangai con pago T/T y los precios se proporcionan a pedido según la especificación final.
Términos de envío FOB Shanghai
Condiciones de pago T/T
Personalización Totalmente disponible
Dimensiones del producto 55x60x22
Material del producto OPC
Precio del producto 10,0 dólares estadounidenses
Tiempo de entrega del producto 30 dias
Precio del molde 100.000 dólares estadounidenses
Tiempo de fabricación del molde 70 dias
Términos de envío MANDO Shangai
Condiciones de pago T/T
Material del molde 1.2738HH
Métodos de prueba MMC
Vida útil del molde 500k
Período de garantía 12 meses
