Cómo mejorar la vida útil de los moldes de inyección para automóviles: una guía práctica

La vida útil de los moldes de inyección para automóviles es el número de ciclos de producción que completa una herramienta antes de que las dimensiones de la pieza, el acabado de la superficie o la estabilidad del proceso caigan por debajo de las especificaciones. Ese número se decide antes de cortar el primer acero: la calidad del acero, el tratamiento térmico, el recubrimiento de la superficie, el diseño de enfriamiento y la disciplina de mantenimiento determinan si una herramienta entrega 300.000 ciclos o cruza 1.000.000.

En un programa automotriz típico, un molde interior procesa PA66 o PC-ABS reforzado con fibra de vidrio a presiones en la cavidad superiores a 800 barras. Bajo esas cargas, una herramienta P20 sin templar puede perder su línea de separación en menos de 200.000 ciclos, mientras que la misma geometría endurecida a 48 HRC y recubierta en las zonas de desgaste pasa regularmente 600.000 ciclos. Esa brecha no es suerte; es un conjunto de decisiones de ingeniería.

Fanze T&M (Jiashan) Co., Ltd., una fabricante de moldes de inyección y piezas moldeadas de precisión presta servicios en programas automotrices desde 2005, aplica estas disciplinas en marcos de tableros, ventilaciones de HVAC, carcasas de bolsas de aire y soportes estructurales bajo un sistema de calidad IATF 16949. La vida útil del molde se trata allí como un costo por pieza rastreado, no como una sorpresa de mantenimiento.

Los cuatro modos de falla que acaban con los moldes automotrices

Cuatro mecanismos causan casi todos los reemplazos de moldes en automóviles: desgaste abrasivo, corrosión, fatiga térmica y deformación mecánica. Identifique cuál domina su herramienta y sabrá qué mejora prolongará más la vida útil.

Las fibras de vidrio actúan como medio de corte en cada disparo, erosionando las puertas, los bordes del núcleo y las líneas de separación. La corrosión se produce cuando el agua de refrigeración no se trata o cuando las resinas retardantes de llama liberan subproductos ácidos. La fatiga térmica aparece como microfisuras en las esquinas después de decenas de miles de ciclos de calentamiento y enfriamiento. La deformación ocurre cuando el tonelaje de sujeción o la presión de la cavidad excede la resistencia de las secciones delgadas de acero.

Elija el acero y el tratamiento térmico por deber, no por hábito

La selección del acero es la decisión de mayor influencia para la vida útil de los moldes automotrices: haga coincidir el grado con el contenido de relleno, el volumen de producción y los requisitos de acabado superficial antes de diseñar enfriamiento o recubrimientos.

Para piezas estructurales moldeadas en resina reforzada con fibra de vidrio, el acero preendurecido es un atajo hacia una falla temprana. H13 endurecido a 48-52 HRC mantiene intactos los filos de corte y los insertos de núcleo delgado durante cientos de miles de ciclos. Para superficies interiores de alto brillo, el acero inoxidable S136 agrega resistencia a la corrosión y una capacidad de pulido que resiste el desgaste y la acumulación de agentes desmoldantes.

Una herramienta estructural grande como un molde de inyección del marco del panel de instrumentos lleva la misma lógica de selección de material: cuanto mayor es el área proyectada, mayor es la carga de presión de la cavidad y peores son las consecuencias del acero blando. La elección del material también interactúa con la geometría de la pieza, como se explica en nuestro Guía de selección de materiales y diseño de moldes para interiores de automóviles. .

Proveedores al por mayor de moldes de inyección de marco de panel de instrumentos, empresa, exportador Fanze T&M (Jiashan) Co., Ltd. es proveedores, empresas y exportadores de moldes de inyección de marcos de paneles de instrumentos al por mayor de China. Esta línea de productos sp... Ver producto →

Aplique tratamientos de superficie donde se concentra el desgaste

Los recubrimientos de nitruración y PVD aumentan la dureza de la superficie a un equivalente de 70-90 HRC y pueden duplicar la vida útil de la cavidad en resinas abrasivas para automóviles.

La nitruración forma una caja de difusión dura sin cambiar las dimensiones, lo que la hace ideal para pasadores y portaobjetos. Los recubrimientos PVD añaden una fina capa cerámica de baja fricción que reduce tanto el desgaste como la fuerza de expulsión. El cromado sigue siendo una opción práctica para superficies donde predomina la corrosión. El enfoque más rentable es selectivo: tratar el área de la entrada, la línea de separación y las caras del núcleo de alto desgaste y dejar el resto de la herramienta sin tratar.

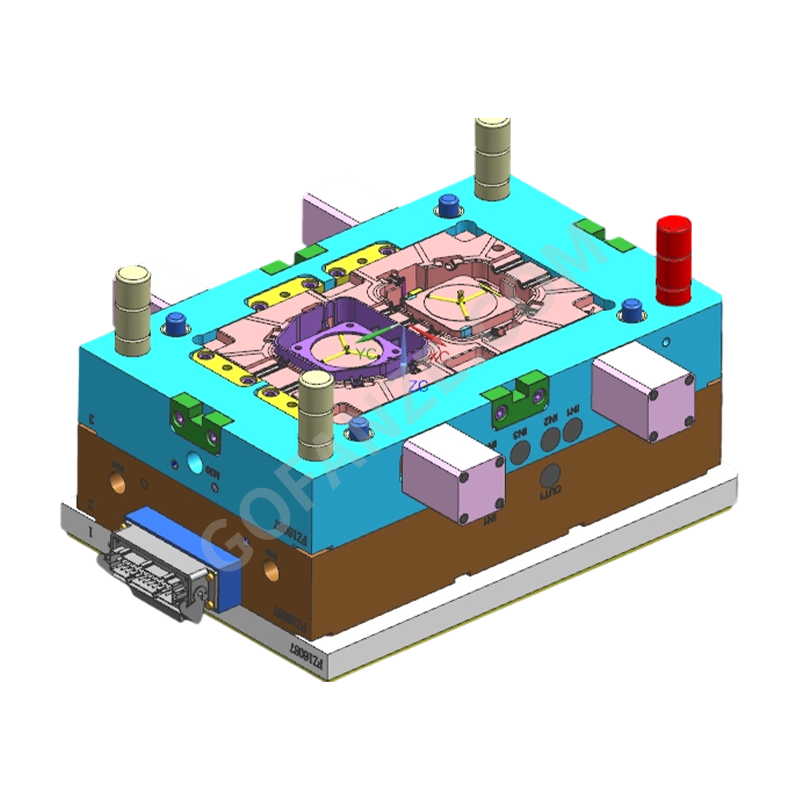

Componentes como un Molde del soporte de montaje del airbag se ejecuta en PA66 relleno de vidrio, donde los núcleos y las compuertas revestidos mantienen dimensiones críticas mucho más tiempo que el acero desnudo con la misma dureza.

Moldeo por inyección plástico automotriz al por mayor del soporte del montaje y de la ayuda del airbag Su Fanze T&M (Jiashan) Co., Ltd. es proveedores de moldes de inyección de soporte y montaje de airbag de plástico para automóviles al por mayor de China, empresa, ... Ver producto →

Diseño de refrigeración para carga térmica uniforme

Un circuito de enfriamiento equilibrado es una característica de la vida útil del molde: mantener la variación de temperatura de la superficie de la cavidad por debajo de 10 grados Celsius previene la fatiga por calor y retarda el crecimiento de grietas.

La fatiga térmica comienza donde las oscilaciones de temperatura de la superficie son mayores, generalmente en la puerta, en las esquinas afiladas y alrededor de las inserciones profundas del núcleo. Los canales de enfriamiento conformados que siguen el contorno de la cavidad eliminan el calor de manera uniforme y reducen los puntos calientes. Agregue enfriamiento cerca de la línea de separación y alrededor de los manguitos eyectores; cada zona irregular se convierte en un futuro origen de grieta.

Una cavidad bien enfriada también acorta el tiempo del ciclo, lo que cambia la matemática de la recuperación de la inversión: el mismo molde produce más piezas por mes y dura más. Por lo tanto, el diseño de la refrigeración forma parte del presupuesto de vida útil, no un tema aparte.

Diseño de piezas y moldes para tensiones de proceso

La ventilación, el tiro, el equilibrio del espesor de la pared y la posición de la compuerta deciden la tensión residual y la carga del molde; un diseño de pieza que lucha contra el proceso acorta la vida útil de la herramienta.

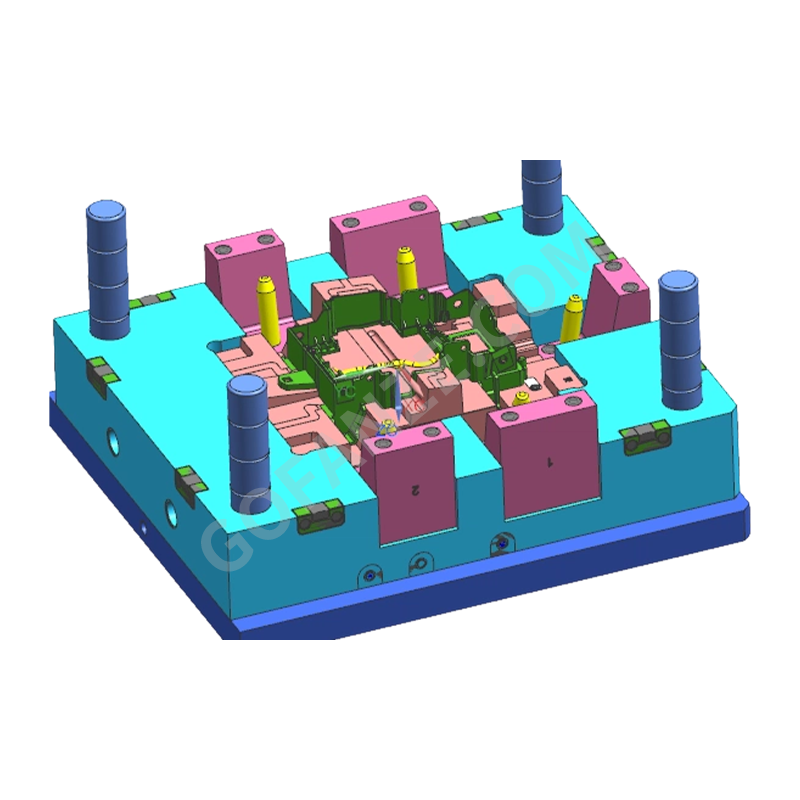

Las esquinas afiladas concentran el estrés mecánico y térmico. Un tiro insuficiente aumenta la fuerza de expulsión y arrastra la pieza a través de la superficie de la cavidad. Una mala ventilación atrapa gas que quema el acero y provoca un sobrecalentamiento localizado al final del llenado. Estos no son detalles estéticos: determinan cuánta carga absorbe el molde en cada disparo. La geometría de moldura y soporte es donde la interacción se muestra más, por ejemplo en un molde de inyección de soporte de cambio de marchas , donde las transiciones de las paredes y la profundidad del núcleo controlan tanto la calidad de la pieza como el desgaste de la herramienta.

Venta al por mayor de moldes de inyección de soporte de cambio de marchas, empresa, exportador Fanze T&M (Jiashan) Co., Ltd. es proveedores, empresas y exportadores de moldes de inyección de soporte de cambio de marchas al por mayor de China. Este producto se incluye... Ver producto →

Ejecute mantenimiento preventivo, no recuperación de averías

El mantenimiento preventivo es la inversión más barata durante la vida útil: la mayoría de los moldeadores de automóviles programan comprobaciones basadas en el estado cada 50.000-100.000 ciclos.

El objetivo es intervenir antes de que aparezcan destellos, adherencias o degradación de la superficie. Realice un seguimiento de los ciclos por cavidad, limpie las ventilaciones antes de que se acumule carbón, mida las dimensiones críticas con respecto a los registros originales y vuelva a recubrir las zonas de desgaste antes de que se desgasten por completo. Un historial de reparaciones documentado convierte cada evento de mantenimiento en datos para el siguiente diseño de herramienta.

La misma lógica se aplica a las herramientas con alta cavitación, donde una cavidad dañada detiene todo el molde. el Factores de durabilidad para moldes de mazos de cables. Muestre cómo el recuento de cavidades y la planificación del mantenimiento cambian la ecuación de vida en la práctica.

Preguntas frecuentes

¿Cuantos disparos dura un molde de inyección automotriz?

Un molde de automóvil bien diseñado con acero endurecido, refrigeración equilibrada y mantenimiento preventivo suele durar entre 500.000 y 1.000.000 de ciclos. La vida útil del molde depende del contenido de relleno de resina, la presión de la cavidad y la disciplina de mantenimiento, no de la edad del molde.

¿Cuál es el mejor acero para moldes de inyección de automóviles?

Para piezas estructurales moldeadas en resina reforzada con fibra de vidrio, H13 a 48-52 HRC es una base sólida. Para piezas interiores de alto brillo o propensas a la corrosión, el acero inoxidable S136 funciona mejor. P20 es aceptable sólo para prototipos y volúmenes muy bajos.

¿Por qué fallan los moldes de automóviles cerca de la puerta?

El área de la puerta experimenta un esfuerzo cortante máximo y la mayor oscilación de temperatura en cada disparo. Las grietas por erosión y fatiga térmica aparecen allí primero, a menos que la puerta se endurezca, se recubra y se enfríe cerca de la superficie.

¿Con qué frecuencia se debe realizar mantenimiento a un molde de automóvil?

La mayoría de los moldeadores de automóviles realizan mantenimiento preventivo basado en la condición cada 50.000 a 100.000 ciclos. Cada parada debe incluir limpieza, medición de dimensiones, inspección de ventilación y repintado de las zonas de desgaste antes de que aparezcan defectos.
