Piezas del molde de inyección de la cubierta posterior de la impresora

Especificaciones del producto

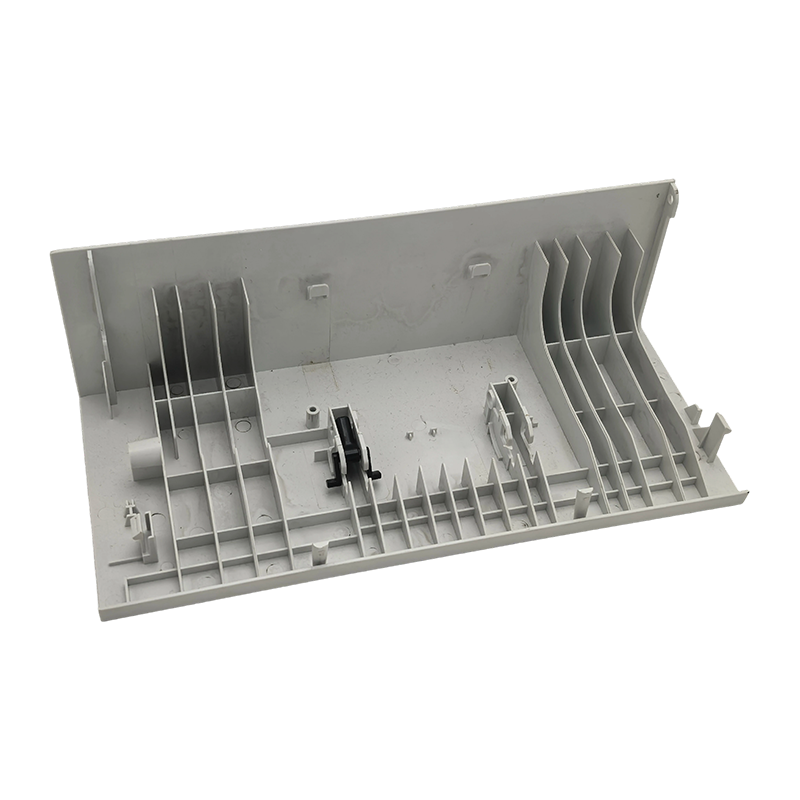

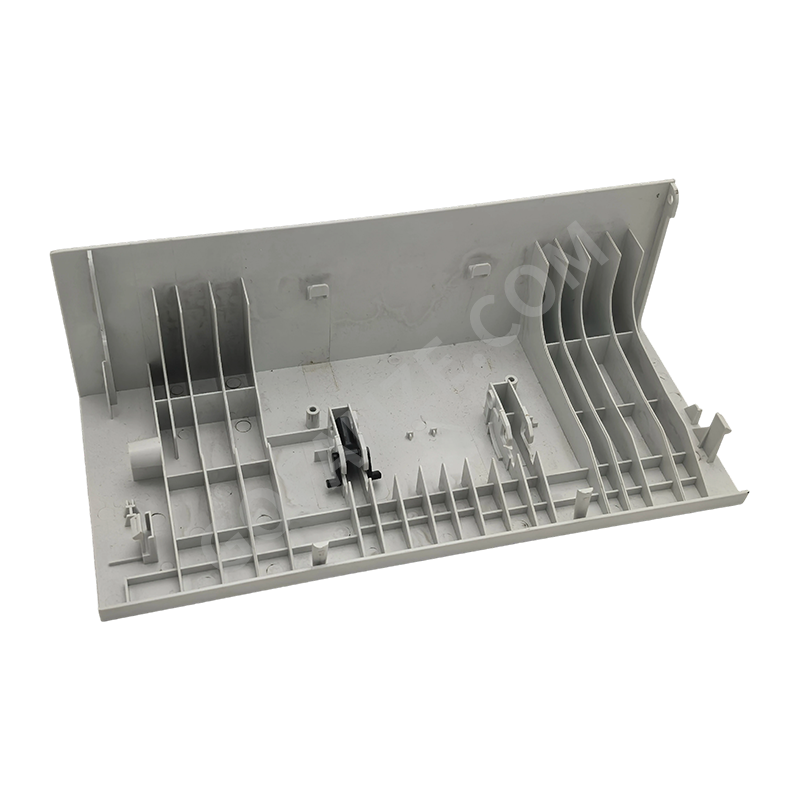

Panel de cubierta trasera de la impresora

• Materiales compatibles: Retardante de llama ABS (UL94 V0), aleación PC/ABS — que combina resistencia al fuego con resistencia al impacto
• Características estructurales: Carcasa de pared delgada de área grande con aberturas de ranuras de ventilación, recortes de interfaz, aberturas de trayectoria de papel y estructuras de montaje de buje de tornillo/ajuste a presión
• Precisión dimensional: Ajuste los espacios con los paneles laterales y la carcasa inferior estrictamente controlados; posiciones de la línea de separación establecidas según los requisitos del ensamblaje
• Acabado superficial: Grabado de textura (normas VDI/MoldTech) o acabado de pintura; superficie libre de marcas visibles de hundimiento, líneas de soldadura y marcas de flujo
• Configuración del ensamblaje: Fijación combinada a presión y casquillo roscado; se admiten requisitos de diseño de liberación rápida
• Color: Moldeado por inyección según el código de color especificado por el cliente; color de resina natural o mezcla masterbatch compatible

Componentes plásticos para impresoras (especificaciones generales)

• Materiales compatibles: ABS, PC/ABS, PP, HIPS, ABS/PC retardante de llama (UL94 V0/V2)
• Tipos de piezas: Paneles de carcasa exterior, piezas estructurales funcionales, guías de papel, cubiertas de compartimentos de cartuchos de tinta, marcos de paneles de control, soportes estructurales internos
• Tipos de moldes: Multicavidad con mecanismos de expulsión de deslizador y elevador; sistemas de canal caliente compatibles
• Acabado superficial: Grabado de texturas, pulido de espejos, tratamiento de la superficie de la base de pintura — aplicado por clasificación de grado de apariencia de la pieza
• Tolerancia dimensional: Tolerancias de superficie de acoplamiento de apariencia según especificaciones de dibujo; uniformidad del espesor de pared en piezas de pared delgada estrictamente controlada
• Procesos secundarios: Soldadura ultrasónica, montaje a presión, aplicación de etiquetas y montaje de componentes terminados de varias partes
• Materiales certificados: Materias primas con certificación UL, RoHS y SGS disponibles con documentación de prueba de respaldo

Áreas de aplicación
Paneles de cubierta trasera de impresora y componentes de plástico:

• Cubiertas traseras del cuerpo de la impresora de inyección de tinta, topes traseros de la bandeja de papel y cubiertas del compartimiento del cartucho de tinta
• Cubiertas de las puertas traseras de la impresora láser, cubiertas de acceso a la ruta de papel y puertas del compartimiento del cartucho de tóner
• Tapas de escáner de impresora multifunción (MFP), cubiertas de alimentación de papel ADF y paneles laterales
• Carrocerías de impresoras de etiquetas e impresoras de códigos de barras y cubiertas de compartimentos multimedia
• Cubiertas del panel del cuerpo del trazador de gran formato y piezas estructurales del compartimento de medios laminados
• Paneles de carcasa de impresora 3D, cubiertas de mecanismos de alimentación de filamentos y paneles de carcasa electrónica

Preguntas frecuentes y consideraciones técnicas
P1: Los paneles de la cubierta trasera de la impresora tienen grandes áreas de superficie y muestran una deformación significativa después del moldeo — ¿cómo se soluciona esto?
La deformación en paneles de cubierta de pared delgada de gran tamaño es un desafío común en el moldeo por inyección de carcasas de impresoras, impulsada por un enfriamiento desigual que provoca una contracción diferencial en toda la pieza, un flujo de llenado desequilibrado debido a una ubicación subóptima de la compuerta y características de contracción del material anisotrópico. Las contramedidas incluyen: análisis del flujo del molde CAE durante el diseño del molde para optimizar el número y la ubicación de las compuertas para un llenado equilibrado; diseño de canales de enfriamiento conformados para mejorar la uniformidad del enfriamiento; geometría de precompensación incorporada en las superficies de la cavidad del molde; y selección de grados de ABS modificados isotrópicos de baja contracción. Se realizan pruebas iterativas de moldes T1 y T2 hasta que la deformación esté dentro de la tolerancia de planitud del dibujo.
Q2: Las líneas de soldadura aparecen en las superficies de apariencia de la impresora — ¿cómo se mejoran?
Las líneas de soldadura se forman en los puntos de convergencia del frente de fusión y no se pueden eliminar por completo en piezas moldeadas por inyección de pared delgada. Las medidas de mejora incluyen: reposicionar las compuertas para dirigir las líneas de soldadura a áreas que no aparecen, como superficies internas o zonas ocultas; aumentar la temperatura del molde y la temperatura de fusión para mejorar la calidad de la fusión de la masa fundida en los puntos de convergencia; optimizar la ventilación local en las ubicaciones de las líneas de soldadura para reducir el atrapamiento de gas que profundiza la visibilidad de la línea de soldadura; y aplicar grabado de textura a las superficies de apariencia para enmascarar visualmente los rastros residuales de la línea de soldadura a través de la difusión del patrón de superficie.
P3: Los espacios de ajuste de los componentes plásticos de la impresora tienen requisitos estrictos — ¿cómo se mantiene la consistencia dimensional?
Los requisitos de espacio de ajuste del conjunto de la impresora generalmente requieren tolerancias de ±0,3 mm o más estrictas en los componentes de plástico coincidentes. Las medidas de consistencia dimensional incluyen: mecanizado CNC y EDM de alta precisión para las dimensiones de la cavidad del molde; inspección completa del primer artículo (FAI) y protocolos de inspección en proceso con inspección completa o por muestreo de dimensiones críticas; control estadístico de procesos (SPC) aplicado a parámetros clave del proceso de inyección para monitorear la deriva del proceso; y auditorías dimensionales periódicas de la cavidad del molde con acción de reparación rápida cuando se detecta desgaste.
P4: Los programas de componentes plásticos para impresoras involucran muchas herramientas de moldeo — ¿cómo se gestiona el progreso del desarrollo simultáneo?
Para programas completos de desarrollo de conjuntos de componentes plásticos para impresoras, aplicamos un enfoque de gestión de proyectos, produciendo un cronograma de desarrollo de moldes unificado para el cliente que define hitos de congelación del diseño, plazos de adquisición de acero, cronogramas de mecanizado y planes de prueba de moldes para cada herramienta. Para piezas dimensionalmente interdependientes, como paneles de cubierta trasera y paneles laterales, se programan pruebas de moldeo simultáneas para validar el ajuste del ensamblaje, evitando retrasos en la verificación causados por la finalización escalonada de las herramientas. Los clientes reciben informes de progreso periódicos que rastrean el estado de desarrollo de cada herramienta de moldeo.
P5: ¿Los componentes plásticos de las impresoras requieren certificaciones de seguridad específicas y cómo se alinean los materiales?
Las impresoras de oficina vendidas en los mercados europeos generalmente requieren una certificación CE que cubre la Directiva de bajo voltaje (LVD) y la Directiva de compatibilidad electromagnética (EMC), y los materiales de los componentes plásticos están sujetos a los requisitos de restricción de sustancias RoHS y a los requisitos de clasificación de resistencia al fuego UL94. Obtenemos grados de materia prima certificados según los requisitos de certificación especificados por el cliente y proporcionamos informes de pruebas de materiales SGS, documentación de certificación UL Yellow Card y declaraciones RoHS de conformidad con el envío para respaldar la documentación de certificación de productos del cliente.

P: 10. Si quiero desarrollar un producto que contenga piezas moldeadas por inyección, ¿qué tipo de ayuda me pueden brindar?

Podemos brindar soporte completo que abarca desde la revisión del desarrollo del producto y el diseño estructural hasta la fabricación de moldes, el moldeo por inyección de volumen, la impresión y el ensamblaje. Podemos colaborar con los clientes en las primeras etapas del desarrollo del producto para optimizar los diseños para reducir costos y mejorar la capacidad de fabricación.

P: 9.¿Cuál es la política de calidad de la empresa?

La empresa siempre se adhiere a la política de calidad de "Precisión, Alta Eficiencia, Calidad de Forja" y se compromete a brindar a los clientes servicios de alta calidad a través de tecnología avanzada y un excelente equipo de gestión.

P: 8.¿Cuáles son sus ventajas competitivas en comparación con otras empresas de moldes?

Nuestras ventajas residen en la combinación de la tecnología de moldes de precisión de Singapur, equipos de producción avanzados (amplias máquinas de moldeo por inyección y CNC importadas), un proceso de producción integral en un solo lugar (desde el diseño hasta el ensamblaje) y un estricto sistema de gestión de calidad certificado por IATF 16949.

P: 7.¿Quiénes son sus principales clientes y a qué regiones se exportan los productos?

Hemos establecido buenas relaciones de cooperación con empresas conocidas, incluidas Land Rover y Triumph Motorcycles del Reino Unido, estaciones de carga nacionales SAIC, Changan, ABB y Tiger Corporation de Japón. Nuestros productos se exportan a países como Japón, Europa y Estados Unidos.

P: 5. ¿Qué certificaciones de sistemas de calidad ha obtenido la empresa?

La empresa ha pasado la certificación del sistema de calidad IATF 16949, lo que garantiza que la calidad de nuestros productos en los sectores automotriz e industrial cumple con los estándares internacionales.

P: 6.¿En qué campos se aplican principalmente los productos de la empresa?

Nuestros productos son ampliamente utilizados, principalmente en áreas como interiores de automóviles, pilas de carga de nueva energía y electrodomésticos.

P: 4.¿Qué equipo de producción principal tiene la empresa?

Poseemos varias instalaciones de mecanizado de precisión importadas, incluidas máquinas de precisión de marcas extranjeras conocidas, como máquinas herramienta CNC, máquinas de chispa EDM y máquinas de corte de alambre de movimiento lento. También contamos con varios equipos de producción de moldeo por inyección de alto rendimiento de Japón y Alemania.

P: 3.¿Dónde está ubicada actualmente la empresa y cuál es la escala de la fábrica?

La empresa se trasladó al parque Guigu, condado de Jiashan, provincia de Zhejiang en 2016. Actualmente, la planta tiene una superficie de 7.000 metros cuadrados, una superficie utilizable de 14.000 metros cuadrados y emplea a unas 100 personas.
