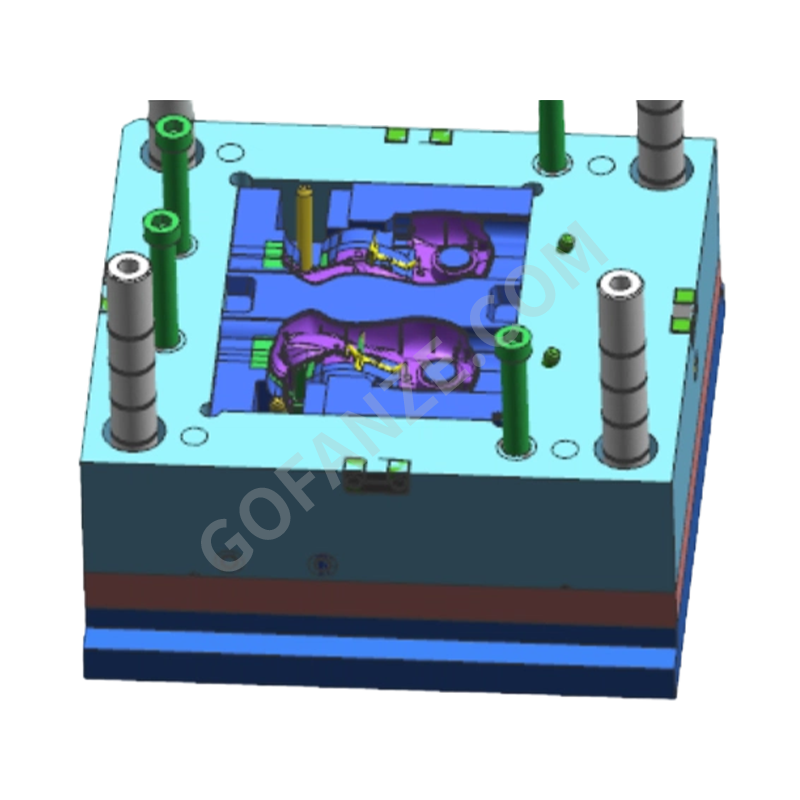

Molde de inyección para carcasa de pie de robot

Ventajas principales

• 15+ años de experiencia en exportación — Suministro establecido a clientes de robótica y equipos de precisión en los mercados europeos y asiáticos; familiarizado con los estándares técnicos regionales y las expectativas de entrega
• Dibujo y cita basada en modelos — Acepta dibujos de ingeniería 2D o datos CAD 3D (STEP/IGES) para el desarrollo de moldes, lo que se adapta a los ciclos de desarrollo multivariantes y de bajo volumen típicos de los programas de robótica
• Capacidad de estructura de molde compleja — Capacidad de diseño y mecanizado para múltiples deslizadores, elevadores, mecanismos internos de extracción de núcleos y sistemas de canal caliente, adecuados a la complejidad geométrica de las piezas de la carcasa del robot
• Experiencia en procesamiento de materiales livianos — Parámetros establecidos del proceso de moldeo por inyección para plásticos de ingeniería ABS, PC y PAGF, que respaldan el equilibrio entre la reducción de peso y el rendimiento estructural en carcasas de robots
• Servicio de extremo a extremo — Moldeo por inyección, soldadura de plástico y ensamblaje de componentes disponibles como un servicio integrado, incluida la entrega de subconjuntos ensamblados de varias partes

Especificaciones del producto

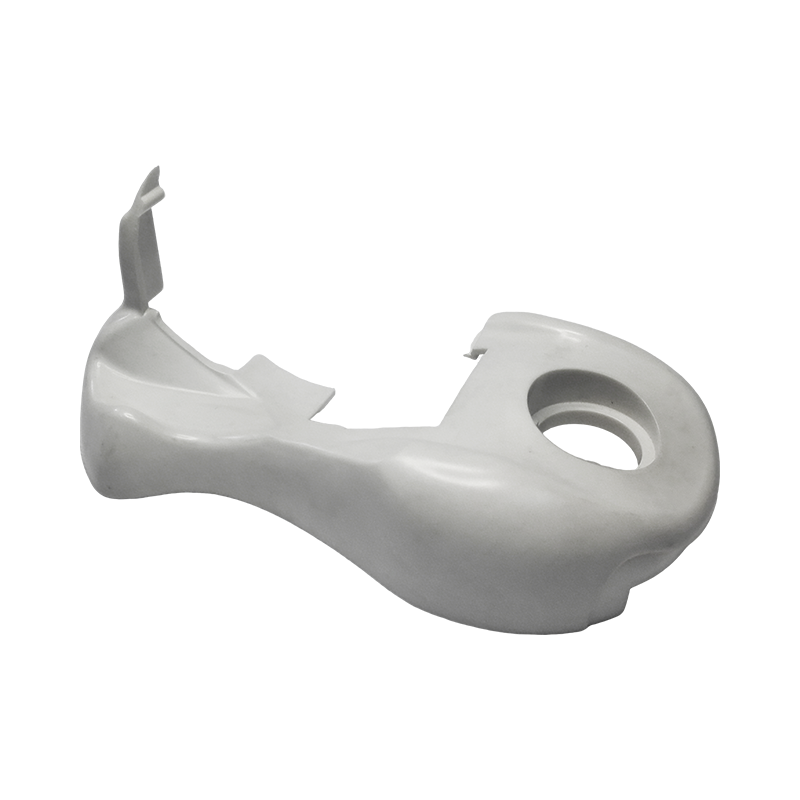

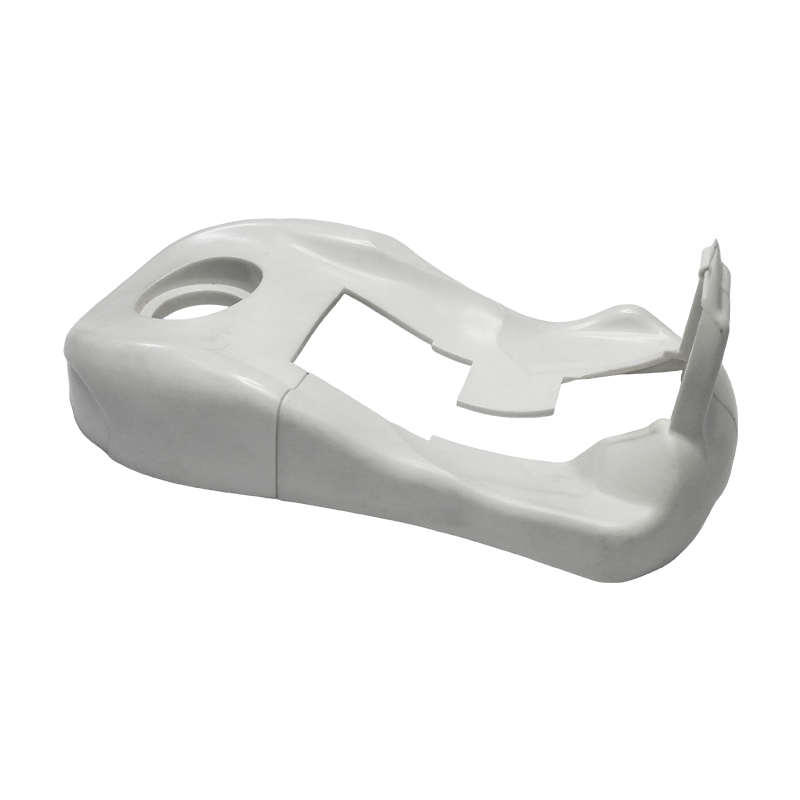

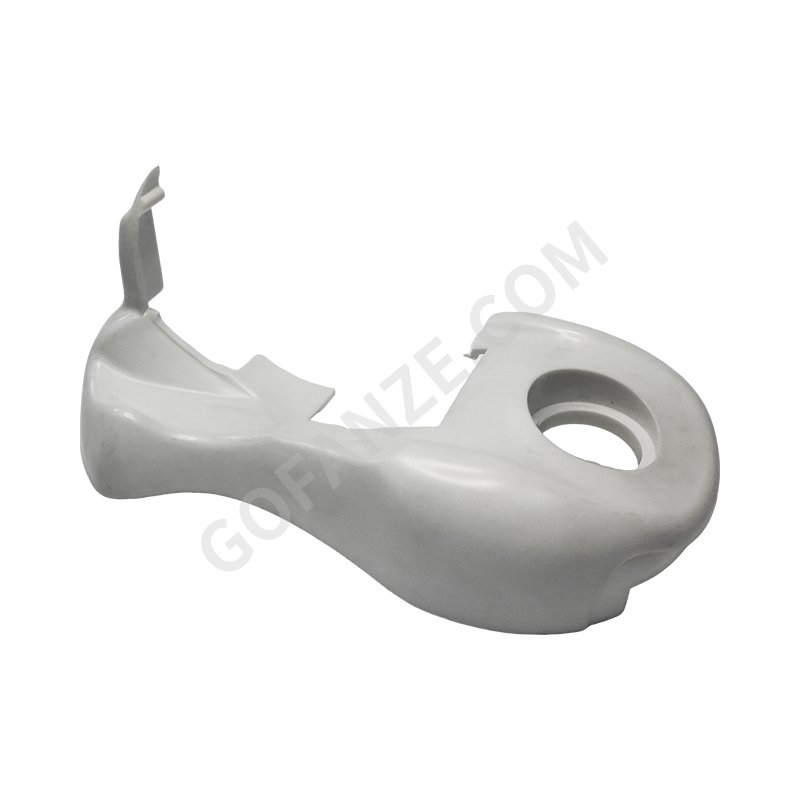

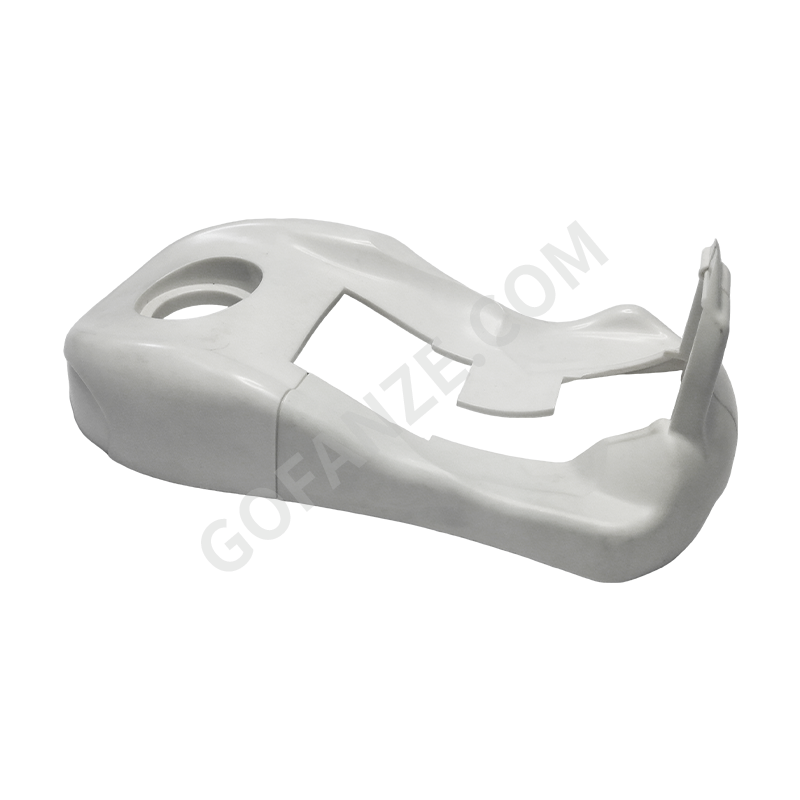

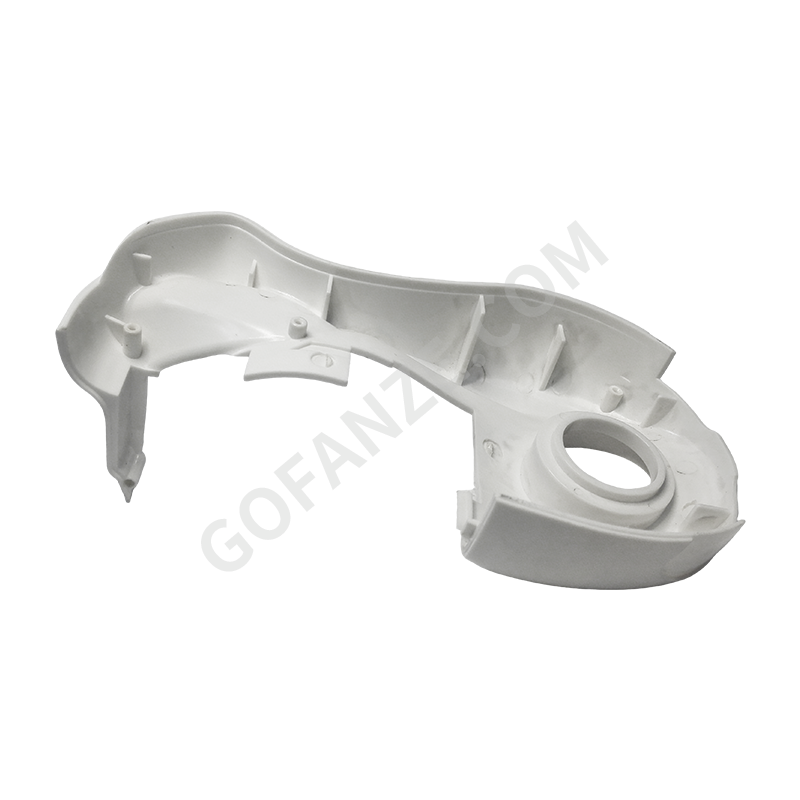

Carcasa de pie de robot

• Materiales compatibles: PA6GF, PA66GF (nylon reforzado con fibra de vidrio), aleación PC/ABS — equilibrando construcción liviana, resistencia al desgaste y resistencia al impacto

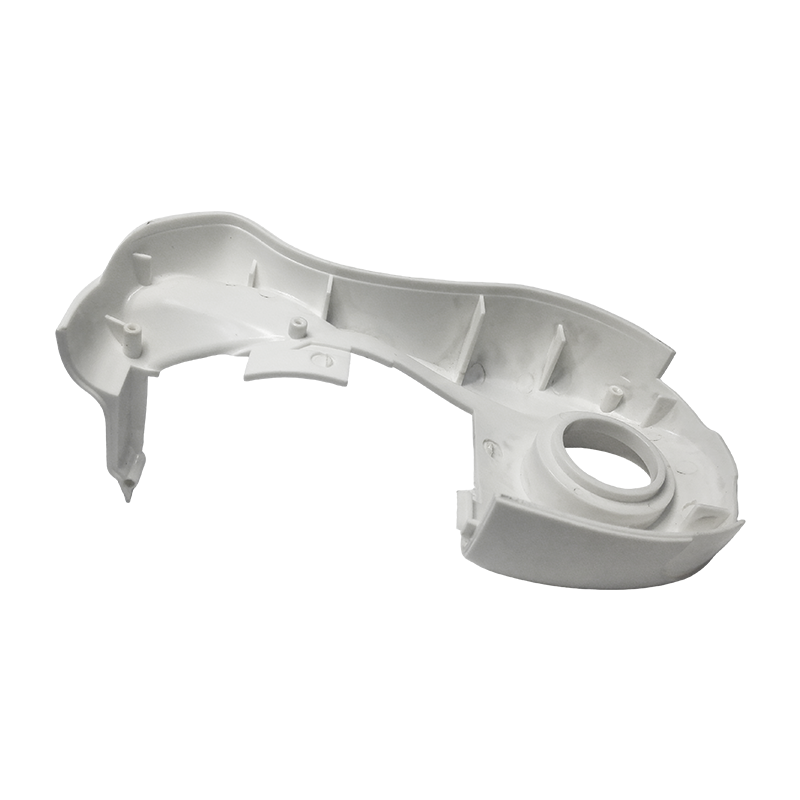

• Características estructurales: Construcción de carcasa de pared delgada con orificios de montaje de sensores, canales de enrutamiento de cables y superficies de acoplamiento de insertos de marco de metal
• Precisión dimensional: Superficies críticas de acoplamiento y posiciones de los orificios de montaje controladas según tolerancias dentro de ±0,1 mm
• Acabado superficial: Pintura, tratamiento de textura o acabado de resina natural, aplicado según los requisitos de grado de apariencia del producto
• Configuración del ensamblaje: Compatible con insertos metálicos, módulos de sensores y conjunto de suela de goma
• Control de peso: Optimización del espesor de pared y selección de materiales aplicados para lograr una reducción del peso estructural en línea con los objetivos generales de aligeramiento del robot

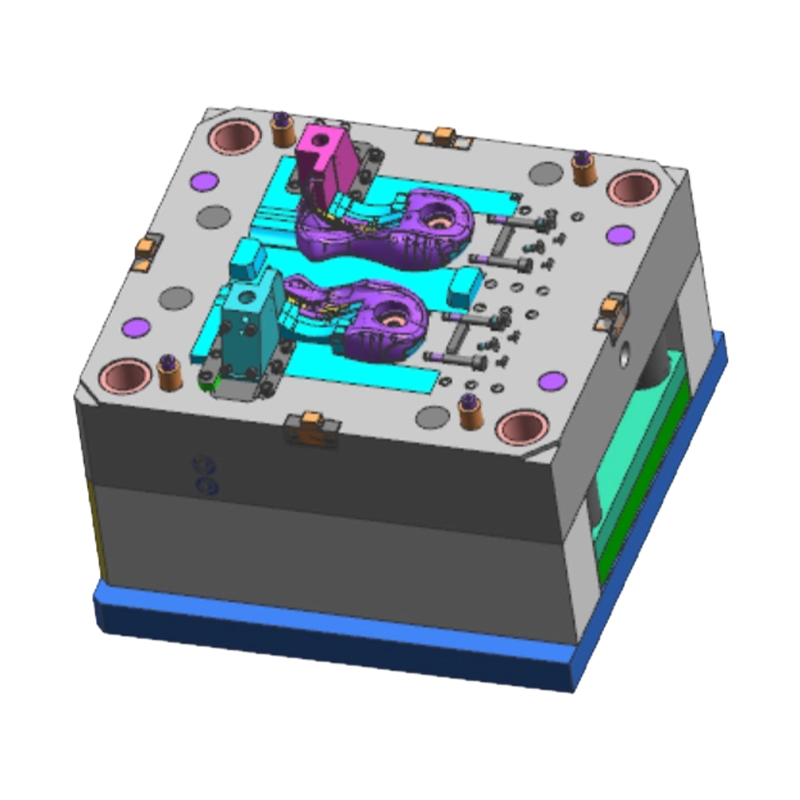

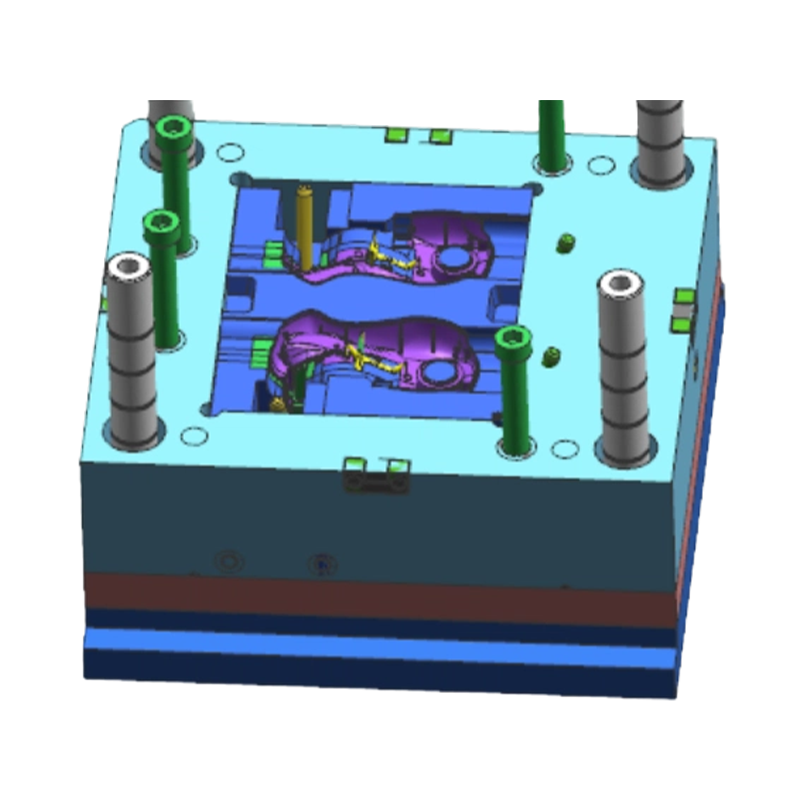

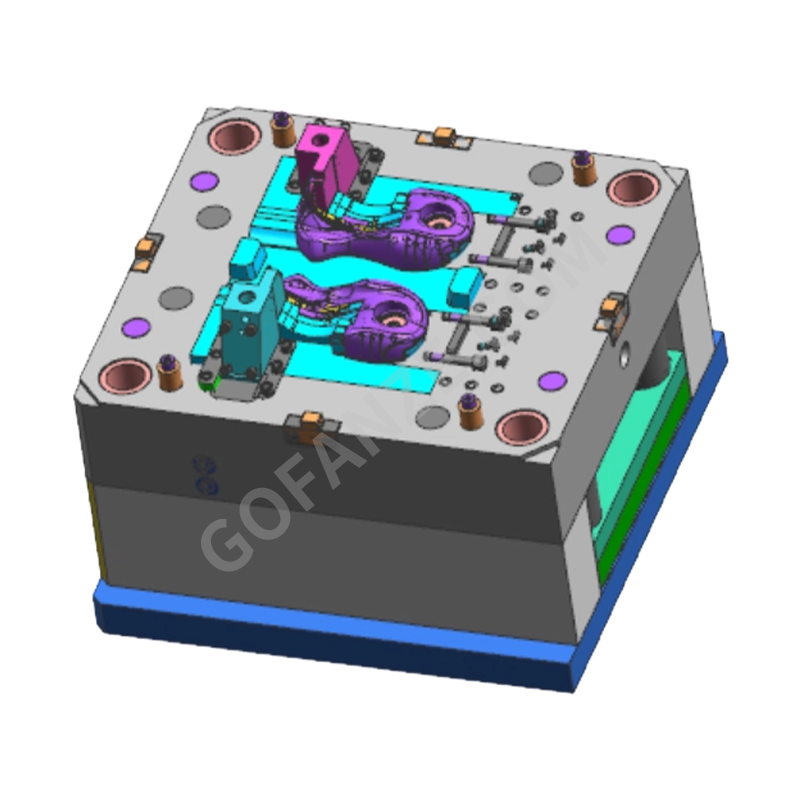

Moldes de componentes de carcasa de robot

• Tipos de moldes: Corredor caliente/frío de una o varias cavidades, con mecanismos de expulsión complejos que incluyen deslizadores, elevadores y tiradores de núcleo interno
• Grados de acero para moldes: P20, 718H, S136 — seleccionados en función de los requisitos de precisión dimensional y el volumen de producción
• Acabado superficial: Pulidor de espejos, grabado de texturas VDI/MoldTech; adecuado como superficie base para pintar piezas de apariencia
• Vida útil del molde: Herramientas estándar de 300 000–500 000 disparos; herramientas de acero endurecido disponibles para una vida útil prolongada en requisitos de mayor volumen
• Tolerancia dimensional: Moldes de piezas de robot de precisión controlados a ±0,05 mm
• Compatibilidad estándar: Se admiten estándares de moldes DME, HASCO y definidos por el cliente

Áreas de aplicación

Carcasa del pie del robot:

• Componentes estructurales del efector final del pie del robot humanoide
• Carcasas de almohadillas para pies de robots biónicos cuadrúpedos y carcasas de montaje de sensores
• Carcasas de módulos móviles con chasis de robot de servicio
• Componentes estructurales del pie de un robot humanoide educativo e investigador

Moldes de componentes de la carcasa del robot:

• Carcasas de cabeza de robot humanoide, paneles de torso y moldes para cubiertas de articulaciones de extremidades
• Moldes de tapa de gestión de cables y carcasa de brazo de robot colaborativo (Cobot)
• Moldes de carcasa exterior para robots de servicio, robots guía y robots de entrega
• Paneles de gabinete de control de robots industriales y moldes de carcasa de efectores finales
• Carcasas de robots de rehabilitación médica y moldes de componentes estructurales de exoesqueleto portátiles

Preguntas frecuentes y consideraciones técnicas
P1: ¿Cómo se controla la deformación de las carcasas de los pies de los robots con un espesor de pared no uniforme?
Las carcasas de los pies de los robots generalmente combinan nervaduras de refuerzo locales, protuberancias de montaje y secciones de paredes delgadas en una sola pieza, donde la contracción desigual durante el moldeo por inyección puede causar deformación. Las contramedidas incluyen: análisis del flujo del molde CAE durante el diseño del molde para optimizar la ubicación de la compuerta y el diseño del circuito de enfriamiento; selección de materiales reforzados con fibra de vidrio de baja contracción, como PA6GF30; y canales de enfriamiento conformados dentro del molde para mejorar la uniformidad del enfriamiento.
Q2: La carcasa del pie contiene insertos metálicos — ¿cómo se gestiona el posicionamiento de los insertos durante el moldeo por inyección?
Los insertos metálicos (como insertos de latón roscados o placas de montaje de sensores) se ubican utilizando pasadores de ubicación de insertos preposicionados dentro del molde y se integran con la pieza de plástico a través del moldeo de insertos. Para insertos con requisitos posicionales estrictos, las tolerancias dimensionales del inserto y la geometría del mecanismo de ubicación del molde deben coincidir en la etapa de diseño para garantizar que la precisión de la posición del inserto cumpla con los requisitos de ensamblaje.
P3: Los programas de alojamiento de robots a menudo implican muchas variantes de piezas en volúmenes bajos — ¿cómo se pueden gestionar los costos de herramientas?
Para programas de desarrollo de carcasas de robots multivariantes y de bajo volumen, se pueden considerar los siguientes enfoques: herramientas multicavidad (por ejemplo, cavidad 1×2 o 1×4) para aumentar la producción por disparo; diseño de base de molde modular con insertos de cavidad intercambiables para piezas geométricamente similares para reducir la inversión repetida en la base de molde; o estructuras de molde simplificadas (corredor frío, dos placas) para piezas que no aparecen para reducir el costo inicial de las herramientas. Se proporcionan recomendaciones específicas basadas en la geometría de la pieza y los requisitos de volumen.
P4: Las superficies de apariencia de la carcasa del robot tienen requisitos estrictos de planitud — ¿cómo se garantiza esto en las herramientas?
La planitud de la superficie de apariencia está influenciada por la precisión del mecanizado de la cavidad del molde, la dureza del acero y los parámetros del proceso de inyección. Aplicamos mecanizado CNC de alta precisión y EDM a moldes de piezas de apariencia, logrando una rugosidad de la superficie de la cavidad de Ra 0,4 μm o menos. Durante las pruebas de moldeo, los parámetros del proceso se optimizan para abordar cualquier desviación de planitud y se realiza un pulido localizado de la cavidad según sea necesario hasta que la apariencia de la superficie cumpla con los estándares del cliente.
P5: ¿Existe un servicio integral disponible desde el desarrollo del molde hasta el subconjunto ensamblado?
Sí. Nuestras capacidades incluyen moldeo por inyección, soldadura de plástico (ultrasónica y placa caliente) y ensamblaje de componentes. Para estructuras ensambladas de varias partes, como carcasas de pies robóticos, podemos realizar ajuste a presión de inserción, soldadura ultrasónica de subcomponentes y ensamblaje final después del moldeo por inyección, entregando ensamblajes casi completos para simplificar la gestión de la cadena de suministro para el cliente.

P: 10. Si quiero desarrollar un producto que contenga piezas moldeadas por inyección, ¿qué tipo de ayuda me pueden brindar?

Podemos brindar soporte completo que abarca desde la revisión del desarrollo del producto y el diseño estructural hasta la fabricación de moldes, el moldeo por inyección de volumen, la impresión y el ensamblaje. Podemos colaborar con los clientes en las primeras etapas del desarrollo del producto para optimizar los diseños para reducir costos y mejorar la capacidad de fabricación.

P: 9.¿Cuál es la política de calidad de la empresa?

La empresa siempre se adhiere a la política de calidad de "Precisión, Alta Eficiencia, Calidad de Forja" y se compromete a brindar a los clientes servicios de alta calidad a través de tecnología avanzada y un excelente equipo de gestión.

P: 8.¿Cuáles son sus ventajas competitivas en comparación con otras empresas de moldes?

Nuestras ventajas residen en la combinación de la tecnología de moldes de precisión de Singapur, equipos de producción avanzados (amplias máquinas de moldeo por inyección y CNC importadas), un proceso de producción integral en un solo lugar (desde el diseño hasta el ensamblaje) y un estricto sistema de gestión de calidad certificado por IATF 16949.

P: 7.¿Quiénes son sus principales clientes y a qué regiones se exportan los productos?

Hemos establecido buenas relaciones de cooperación con empresas conocidas, incluidas Land Rover y Triumph Motorcycles del Reino Unido, estaciones de carga nacionales SAIC, Changan, ABB y Tiger Corporation de Japón. Nuestros productos se exportan a países como Japón, Europa y Estados Unidos.

P: 5. ¿Qué certificaciones de sistemas de calidad ha obtenido la empresa?

La empresa ha pasado la certificación del sistema de calidad IATF 16949, lo que garantiza que la calidad de nuestros productos en los sectores automotriz e industrial cumple con los estándares internacionales.

P: 6.¿En qué campos se aplican principalmente los productos de la empresa?

Nuestros productos son ampliamente utilizados, principalmente en áreas como interiores de automóviles, pilas de carga de nueva energía y electrodomésticos.

P: 4.¿Qué equipo de producción principal tiene la empresa?

Poseemos varias instalaciones de mecanizado de precisión importadas, incluidas máquinas de precisión de marcas extranjeras conocidas, como máquinas herramienta CNC, máquinas de chispa EDM y máquinas de corte de alambre de movimiento lento. También contamos con varios equipos de producción de moldeo por inyección de alto rendimiento de Japón y Alemania.

P: 3.¿Dónde está ubicada actualmente la empresa y cuál es la escala de la fábrica?

La empresa se trasladó al parque Guigu, condado de Jiashan, provincia de Zhejiang en 2016. Actualmente, la planta tiene una superficie de 7.000 metros cuadrados, una superficie utilizable de 14.000 metros cuadrados y emplea a unas 100 personas.
