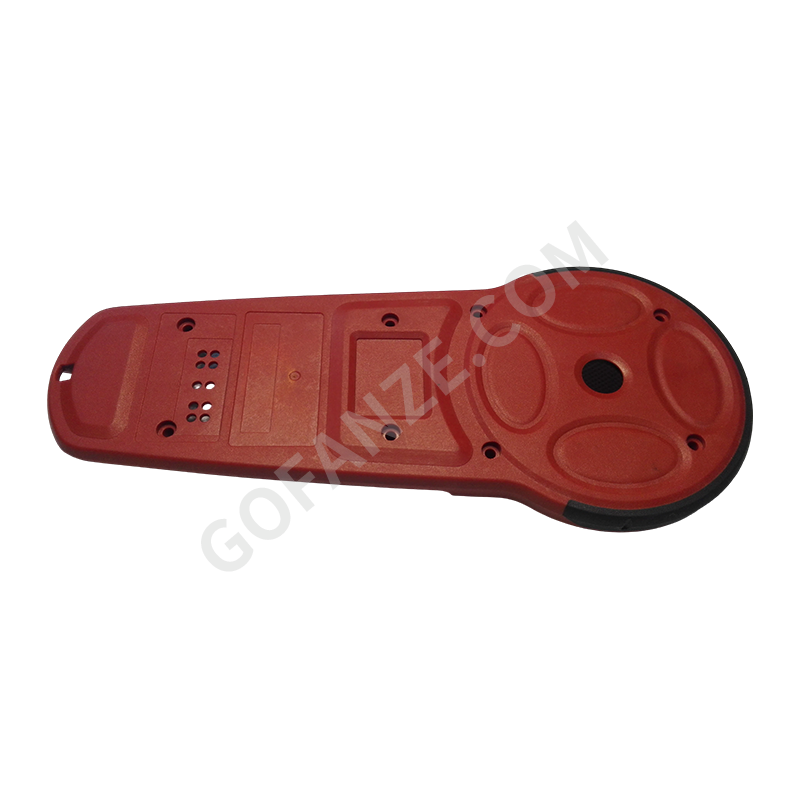

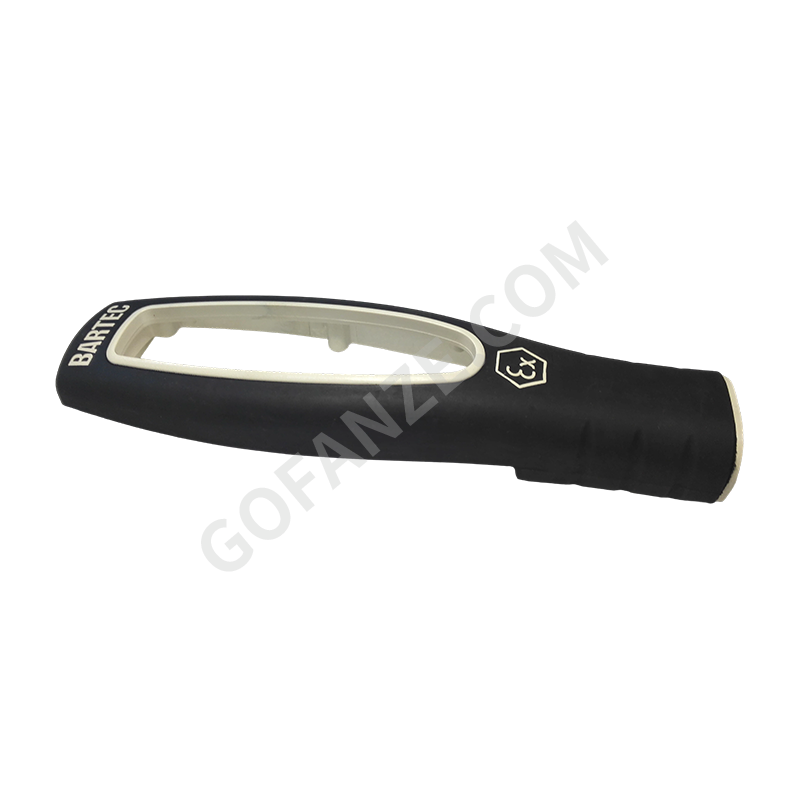

Piezas de molde de inyección de piezas de sobremolde de plástico de precisión

Especificaciones del producto

Piezas de plástico moldeadas y sobremoldeadas con inserción de precisión

• Tipos de procesos: moldeo por inserción, sobremoldeo (de dos disparos o secuencial), moldeo por inyección de dos colores
• Tipos de insertos: estampados metálicos, insertos de latón roscados, clavijas de electrodos, sondas de sensores, terminales de cables, conjuntos de PCB
• Combinaciones de materiales: sustrato rígido (ABS/PC/PA) + sobremolde blando (TPE/TPU/silicona); inserto metálico + plástico de ingeniería (PP/PA/POM)
• Precisión posicional del inserto: tolerancias posicionales según las especificaciones del dibujo; insertos de ubicación críticos controlados con una precisión de ±0,1 mm
• Rendimiento de sellado: Interfaz de sobremolde capaz de cumplir con los requisitos de prueba neumática o hermética a líquidos especificados por el cliente; diseño estructural de clase de protección IP compatible
• Acabado superficial: textura antideslizante, veta de cuero o acabado suave disponible en superficies de sobremoldeo suaves según los requisitos del cliente
• Procesos secundarios: ensamblaje de componentes, pruebas de funcionamiento eléctrico y soporte para pruebas de fugas/presión disponibles

Conectores multidireccional de plástico

• Tipos de conectores: T tipo T, T tipo Y, conectores de colector multipuerto de cuatro vías transversales; Combinaciones rectas y de codo disponibles a medida
• Materiales compatibles: PP, POM, PA66, PVDF, PE — seleccionados según el tipo de medio, la temperatura de funcionamiento y los requisitos de presión
• Estándares de interfaz: Se admiten roscas métricas (Mseries), NPT, roscas de tubería BSP e interfaces de conexión rápida push-in
• Clasificación de presión: Depende del diseño del material y del espesor de la pared; conectores estándar con una potencia nominal de 0,5–1,6 MPa
• Métodos de sellado: Sello de ranura de mineral, sello de cara cónica, sello de cara plana — diseñado según los requisitos del sistema de tubería
• Tolerancia dimensional: Interfaces roscadas y superficies de sellado según normas ISO/DIN; estricto control de tolerancia disponible
• Color y marcado: Se admite moldeo de color de resina natural o de color específico; marcas de dirección de flujo y caracteres de especificación disponibles como características moldeadas en molde

Áreas de aplicación

Piezas moldeadas y sobremoldeadas con inserción de precisión:

• Conectores de mazos de cables para automóviles, enchufes de sensores y componentes sobremoldeados de interfaz de ECU
• Mangos de instrumentos quirúrgicos de dispositivos médicos, émbolos de jeringas y carcasas de equipos de diagnóstico in vitro con piezas sobremoldeadas
• Equipos de control industrial que operan perillas, manijas y botones sobremoldeados de componentes estructurales
• Conectores de cables de datos de electrónica de consumo, enchufes para auriculares y piezas sobremoldeadas del terminal del cargador
• Empuñaduras para herramientas eléctricas, botones de interruptor y componentes portátiles antideslizantes

Conectores multidireccional de plástico:

• Sistemas de tuberías de fluidos industriales (división y fusión de flujos de gas y líquido)
• Líneas de refrigerante para automóviles, sistemas HVAC y conectores de tuberías de AdBlue (solución de urea)
• Líneas de infusión de dispositivos médicos, sistemas de diálisis y conectores de circuitos neumáticos de ventiladores
• Conectores de distribución de flujo del sistema de riego por goteo agrícola
• Equipos de purificación de agua, dispensadores de agua y conectores de tuberías del sistema de ósmosis inversa RO
• Equipos de procesamiento de semiconductores y productos químicos, conectores de tuberías de medios de alta pureza (grado PVDF)

Preguntas frecuentes y consideraciones técnicas

P1: La interfaz entre materiales blandos y duros en piezas sobremoldeadas es propensa a la delaminación — ¿cómo se garantiza la resistencia de la unión?
La resistencia de unión en la interfaz de material blando-duro está influenciada por la compatibilidad del material, el diseño de la geometría de la interfaz y los parámetros del proceso. Las medidas para mejorar la resistencia de la unión incluyen: diseñar características de entrelazado mecánico en el sustrato (como socavados, orificios pasantes y ranuras) para complementar la adhesión física; seleccionar grados de material de sobremoldeo con compatibilidad química establecida con el sustrato (como TPE combinado con ABS); y optimizar la temperatura de inyección y la velocidad de llenado para garantizar una humectación adecuada de la interfaz del sustrato por parte del material de sobremoldeo. Para piezas con requisitos de sellado neumático o hermético a líquidos, la geometría de sellado de la interfaz debe incorporarse en la etapa de diseño del producto y validarse mediante pruebas de fugas después de las pruebas del molde.
Q2: Los insertos metálicos se desplazan o inclinan después del sobremoldeo — ¿cómo se soluciona esto?
El desplazamiento del inserto generalmente se debe a una precisión insuficiente del mecanismo de ubicación del molde o a una presión de inyección excesiva que actúa sobre el inserto. Las contramedidas incluyen: optimizar la tolerancia de ajuste entre los pasadores de ubicación del inserto del molde y las características del inserto para garantizar un posicionamiento estable después del cierre del molde; puertas de posicionamiento para distribuir el impacto de la presión de inyección de manera uniforme alrededor del inserto; y para insertos delgados como pasadores de electrodos, incorporar estructuras de soporte auxiliares dentro del molde para evitar la deflexión bajo las fuerzas del flujo de inyección.
Q3: Los conectores multidireccionales de plástico desarrollan fugas en servicio — ¿cuáles son las causas comunes?
Las fugas generalmente se originan por uno o más de los siguientes factores: desviaciones dimensionales de la superficie de sellado fuera del rango de tolerancia de ajuste; desajuste del paso de rosca o de la forma de rosca entre el conector y el accesorio de acoplamiento; huecos internos o defectos de porosidad en la pieza moldeada que afectan la integridad de la pared; o hinchazón y deformación del material causada por incompatibilidad entre el material seleccionado y el medio transportado. Los servicios de prueba de presión (hidrostática o neumática) están disponibles antes del envío y se realizan según la presión de prueba especificada por el cliente y el tiempo de retención, para verificar la confiabilidad del sellado en todos los lotes de producción.
Q4: Las dimensiones de la interfaz del conector multidireccional deben cumplir con estándares internacionales específicos — ¿cómo se confirma esto?
Antes de comenzar el desarrollo del molde, el cliente debe proporcionar el estándar de interfaz aplicable (como roscas de tubería ISO 228, DIN 2999, NPT según ANSI B1.20.1) junto con muestras de referencia o dibujos de accesorios o conectores coincidentes. Los núcleos de rosca del molde y las superficies de sellado están diseñados según el estándar especificado, y se proporcionan informes de inspección del calibre de rosca y verificación del conjunto de componentes coincidentes en la etapa de muestra T1 para confirmar la conformidad dimensional de la interfaz.
Q5: Las piezas moldeadas por inserción implican funciones eléctricas — ¿cómo se evita la oxidación o contaminación de los insertos metálicos durante el moldeo?
Los insertos metálicos, particularmente de cobre y aluminio, conllevan riesgo de oxidación bajo las elevadas temperaturas del proceso de moldeo por inyección, lo que puede afectar el rendimiento del contacto eléctrico posterior. Las medidas incluyen: limpieza de la superficie de los insertos antes de cargarlos en el molde para eliminar la contaminación por aceite y las capas de óxido existentes; control de la temperatura del molde y el tiempo del ciclo para minimizar la exposición del inserto a temperaturas elevadas; y para insertos eléctricos de precisión, niquelado o estañado en las superficies del inserto para mejorar la resistencia a la oxidación. Cuando se apliquen requisitos específicos de rendimiento eléctrico, se pueden realizar pruebas de continuidad o pruebas de resistencia de aislamiento antes del envío.

P: 10. Si quiero desarrollar un producto que contenga piezas moldeadas por inyección, ¿qué tipo de ayuda me pueden brindar?

Podemos brindar soporte completo que abarca desde la revisión del desarrollo del producto y el diseño estructural hasta la fabricación de moldes, el moldeo por inyección de volumen, la impresión y el ensamblaje. Podemos colaborar con los clientes en las primeras etapas del desarrollo del producto para optimizar los diseños para reducir costos y mejorar la capacidad de fabricación.

P: 9.¿Cuál es la política de calidad de la empresa?

La empresa siempre se adhiere a la política de calidad de "Precisión, Alta Eficiencia, Calidad de Forja" y se compromete a brindar a los clientes servicios de alta calidad a través de tecnología avanzada y un excelente equipo de gestión.

P: 8.¿Cuáles son sus ventajas competitivas en comparación con otras empresas de moldes?

Nuestras ventajas residen en la combinación de la tecnología de moldes de precisión de Singapur, equipos de producción avanzados (amplias máquinas de moldeo por inyección y CNC importadas), un proceso de producción integral en un solo lugar (desde el diseño hasta el ensamblaje) y un estricto sistema de gestión de calidad certificado por IATF 16949.

P: 7.¿Quiénes son sus principales clientes y a qué regiones se exportan los productos?

Hemos establecido buenas relaciones de cooperación con empresas conocidas, incluidas Land Rover y Triumph Motorcycles del Reino Unido, estaciones de carga nacionales SAIC, Changan, ABB y Tiger Corporation de Japón. Nuestros productos se exportan a países como Japón, Europa y Estados Unidos.

P: 5. ¿Qué certificaciones de sistemas de calidad ha obtenido la empresa?

La empresa ha pasado la certificación del sistema de calidad IATF 16949, lo que garantiza que la calidad de nuestros productos en los sectores automotriz e industrial cumple con los estándares internacionales.

P: 6.¿En qué campos se aplican principalmente los productos de la empresa?

Nuestros productos son ampliamente utilizados, principalmente en áreas como interiores de automóviles, pilas de carga de nueva energía y electrodomésticos.

P: 4.¿Qué equipo de producción principal tiene la empresa?

Poseemos varias instalaciones de mecanizado de precisión importadas, incluidas máquinas de precisión de marcas extranjeras conocidas, como máquinas herramienta CNC, máquinas de chispa EDM y máquinas de corte de alambre de movimiento lento. También contamos con varios equipos de producción de moldeo por inyección de alto rendimiento de Japón y Alemania.

P: 3.¿Dónde está ubicada actualmente la empresa y cuál es la escala de la fábrica?

La empresa se trasladó al parque Guigu, condado de Jiashan, provincia de Zhejiang en 2016. Actualmente, la planta tiene una superficie de 7.000 metros cuadrados, una superficie utilizable de 14.000 metros cuadrados y emplea a unas 100 personas.
