Cómo se fabrican los moldes de inyección de piezas de plástico para interiores de automóviles: la secuencia

Cada molde interior, independientemente del programa del vehículo, sigue la misma secuencia: revisión del diseño de la pieza, disposición del molde, preparación del acero, mecanizado CNC y electroerosión, banco y ensamblaje, pulido y texturizado, luego prueba y liberación dimensional. El pedido no es opcional; cada paso se basa en el anterior.

Un molde interior grande como el molde de inyección del marco del panel de instrumentos Por lo general, lleva de doce a dieciocho semanas desde el inicio del diseño hasta las primeras piezas de producción. Un componente más pequeño, como un soporte de cambio de marchas o una cubierta de altavoz, se puede entregar en ocho a diez semanas.

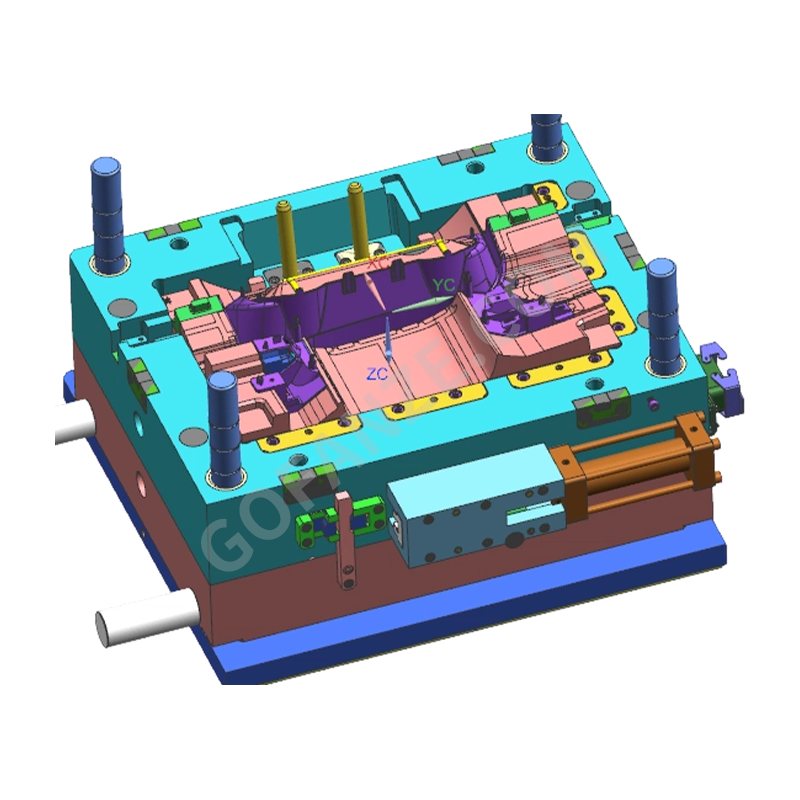

Proveedores al por mayor de moldes de inyección de marco de panel de instrumentos, empresa, exportador Fanze T&M (Jiashan) Co., Ltd. es proveedores, empresas y exportadores de moldes de inyección de marcos de paneles de instrumentos al por mayor de China. Esta línea de productos sp... Ver producto →

El diseño para la fabricación comienza con la geometría de la pieza

No se puede construir un molde únicamente a partir del dibujo de la pieza. El equipo de herramientas primero realiza una revisión del diseño para la fabricación que verifica los ángulos de salida, la consistencia del espesor de la pared, la posición de la puerta y los puntos de expulsión. Las piezas interiores son implacables: una pared vertical sin dibujo puede hacer imposible la expulsión, una sección localmente gruesa puede crear marcas de hundimiento y una puerta mal colocada puede dejar líneas de soldadura exactamente donde las verá el cliente. La fase DFM también debe bloquear el tamaño del acero del molde, el diseño del canal caliente y el tiempo de ciclo objetivo. Las decisiones sobre materiales y geometría se tratan con más detalle en nuestra guía sobre Principios de diseño de moldes de inyección de piezas de plástico para interiores de automóviles y selección de materiales .

Diseño de puerta, corredor y enfriamiento

Los sistemas de canales calientes son estándar en herramientas para interiores de automóviles porque permiten una entrada precisa y multipunto al tiempo que eliminan los canales fríos de la pieza moldeada. La refrigeración es igualmente decisiva. Los canales suelen tener de 8 a 12 mm de diámetro y están situados aproximadamente a dos diámetros de canal de la pared de la cavidad. Un diseño de enfriamiento bien equilibrado acorta el tiempo del ciclo y evita la deformación en piezas largas como las molde de inyección del portador de la consola central , donde la eliminación desigual del calor se traduce directamente en torsión y curvatura.

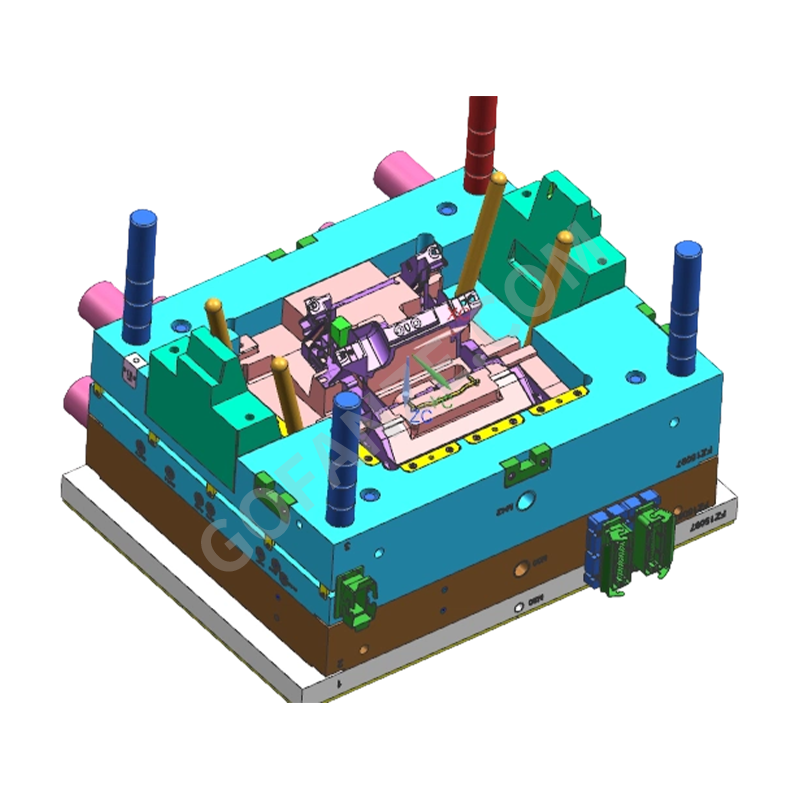

Proveedores, empresas y exportadores de moldes de inyección con soporte central al por mayor Fanze T&M (Jiashan) Co., Ltd. es proveedores de moldes de inyección de portadores de pila central mayoristas de China, empresa, exportador, el soporte de consola central... Ver producto →

Toboganes, elevadores y acciones internas

Un molde interior moderno rara vez se abre como una simple herramienta de dos placas. Los cortes en la pieza (clips de montaje, ajustes a presión, rejillas de ventilación y mecanismos de caja amortiguados) requieren correderas y elevadores. Las correderas se mueven perpendicularmente a la dirección de apertura, impulsadas por pasadores en ángulo o cilindros hidráulicos. Los elevadores manejan los cortes internos y liberan la pieza a medida que se mueve el sistema eyector. El número de acciones influye no sólo en el precio de la herramienta sino también en el programa de mantenimiento, porque cada componente en movimiento es una fuente potencial de rebabas o desgaste.

La selección del acero determina la vida útil de la herramienta y la calidad de la superficie

Los moldes para interiores de automóviles realizan largas campañas de producción, por lo que la elección del acero para el molde se realiza antes de comenzar el corte. El acero tipo P20 preendurecido a aproximadamente 36–40 HRC es común para tiradas cortas y medianas, mientras que el H13 endurecido a 48–52 HRC se especifica para herramientas de gran volumen o resinas rellenas de vidrio. Para cavidades que deben aceptar un grabado de grano fino o un pulido de espejo, se prefiere el acero para herramientas de tipo inoxidable porque resiste la corrosión del agua de refrigeración y los gases de moldeo.

Acero Cavitario para Superficies Clase A

El lado visible de la pieza, el panel que el conductor ve debajo del parabrisas o en la consola, está formado por una cavidad de acero. Esa superficie requiere un grado de pulido definido, generalmente SPI A-2 o más fino, antes de aplicar una textura de grano químico. Cualquier porosidad o marca de pulido en la cavidad se repite en cada pieza moldeada.

Núcleo de acero y componentes de desgaste

La mitad central del molde lleva la geometría interior: nervaduras, protuberancias y puntos de unión. Este lado requiere más fuerza de expulsión y tiene el mayor contacto con los componentes en movimiento. Se colocan insertos resistentes al desgaste y placas de desgaste endurecidas allí donde el acero deslizante se encuentra con el acero, y ahí es también donde el equipo de mantenimiento mirará primero después de que una herramienta haya ejecutado varios cientos de miles de ciclos.

Mecanizado de precisión del núcleo y la cavidad

El mecanizado comienza con un fresado desbaste que elimina la mayor parte del material y luego pasa al acabado de alta velocidad de la superficie 3D. Tres procesos de mecanizado representan casi todas las características interiores del molde.

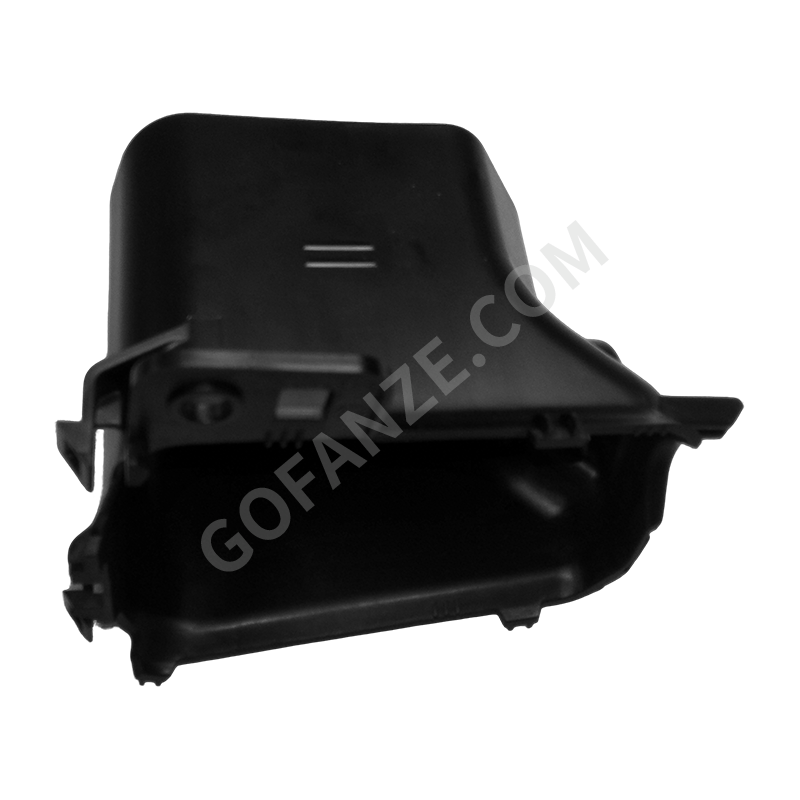

Durante el corte con electrodos y el acabado por electroerosión, la geometría de la pieza se transfiere al acero endurecido con un nivel de repetibilidad que el corte mecánico por sí solo no puede ofrecer. La fina pila de rejillas de un Molde de inyección de piezas de plástico para ventilación de aire acondicionado automotriz , por ejemplo, normalmente tiene un acabado por electroerosión porque las ranuras de la hoja son demasiado estrechas para una fresa de extremo y demasiado afiladas para una cavidad pulida convencionalmente.

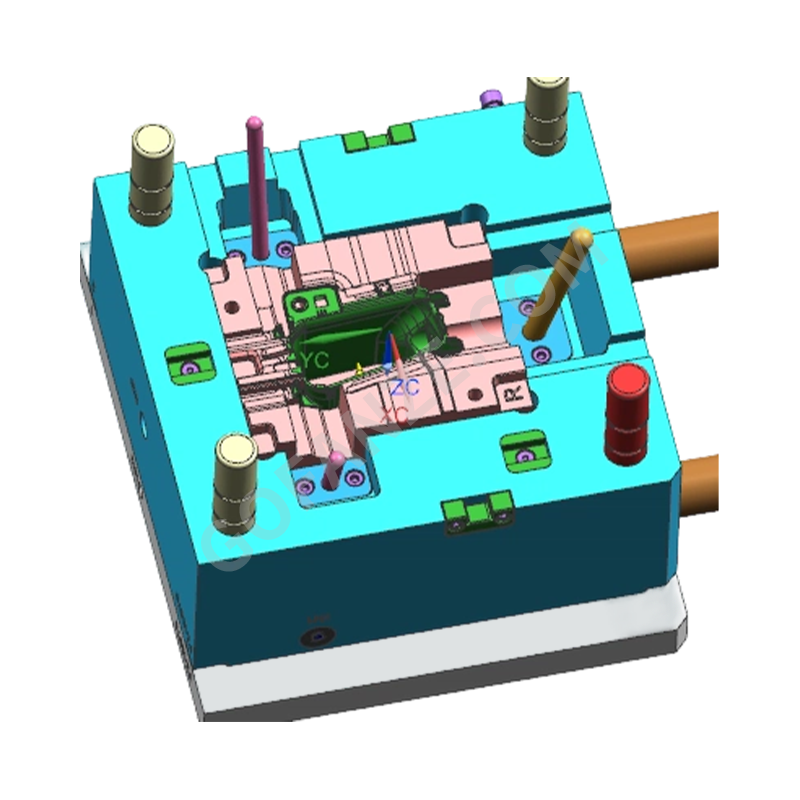

Proveedor al por mayor de moldes de inyección de piezas de plástico para ventilación de aire acondicionado automotriz Fanze T&M (Jiashan) Co., Ltd. es proveedores de moldes de inyección de piezas de plástico para ventilación de aire acondicionado automotriz al por mayor de China, empresa, exportación... Ver producto →

Montaje, bancada y tratamiento de superficies

El banco es donde los componentes mecanizados se convierten en una herramienta de trabajo. Los ajustadores hacen coincidir el núcleo y la cavidad, establecen las holguras de las correderas, alinean los pasadores expulsores y ajustan la línea de separación hasta que se cierre sin desajustes visibles. En una parte interior, incluso un paso de línea divisoria de 0,05 milímetros es suficiente para generar quejas en un panel que está a la vista.

Después del ajuste, la cavidad se pule al grado SPI especificado y, cuando es necesario, se graba químicamente para producir una textura de cuero o cepillada. El texturizado se realiza después del pulido porque el proceso de grabado modifica sólo la capa superior de acero. Esta combinación de pulido y grabado es lo que le da a las molduras interiores su apariencia consistente en miles de piezas moldeadas.

Prueba de molde, validación dimensional y liberación

El molde terminado se monta en una máquina de moldeo por inyección a escala de producción para realizar pruebas. La temperatura de fusión, la velocidad de inyección, la presión de mantenimiento y el tiempo de enfriamiento varían de manera controlada para encontrar una ventana de proceso que proporcione un peso de pieza uniforme, sin disparos cortos ni rebabas. Las pruebas de disparo corto con la resina real muestran el frente de flujo y confirman el comportamiento de la compuerta y la ventilación antes de evaluar los disparos completos.

Cada pieza de prueba se mide con respecto al modelo CAD, generalmente mediante CMM o escaneo con luz blanca. Los puntos de montaje interiores a menudo tienen tolerancias de ±0,05 mm o más apretado , porque la pieza debe coincidir con los componentes vecinos bajo una secuencia de ensamblaje fija. Cuando las dimensiones críticas permanecen estables en tiradas consecutivas, el molde se aprueba para la producción en serie.

Para los compradores que evalúan herramientas de tablero, los criterios de aceptación descritos en nuestra guía para elección de moldeo por inyección de plástico para interiores de automóviles para programas de tableros Explique qué comprobar en las piezas de prueba, desde la distribución del espesor de la pared hasta la calidad de la superficie.

Lo que un proveedor de moldes debería aportar a un programa de interiores

Un molde interior no es una mercancía; es un activo de larga duración que determina el costo de la pieza durante años. El proveedor debe poder demostrar Certificación IATF 16949 , mecanizado interno con CNC, electroerosión y capacidad de corte por hilo, y experiencia práctica en la misma categoría de componentes. Fanze T&M, un fabricante y moldeador de moldes que opera desde 2005 en Jiashan, China, combina precisamente esa estructura: revisión del desarrollo de productos, diseño de moldes, fabricación de moldes, moldeo por inyección e impresión y ensamblaje postmoldeado en una sola instalación. Esa combinación acorta los ciclos de corrección porque el equipo que corta la cavidad también realiza las pruebas de moldeo y ve las piezas en condiciones de producción.

Al comparar proveedores, busque piezas de referencia que ya estén funcionando en la misma familia de plástico (PP relleno para soportes interiores grandes, PC/ABS para molduras decorativas, PA66 para soportes estructurales) y un procedimiento de autorización documentado que cubra informes dimensionales, certificaciones de materiales y parámetros de proceso. Una herramienta que ha sido probada con la resina de producción real vale más que una herramienta que simplemente fue cortada por CNC en el archivo CAD. Las calificaciones clave a verificar son:

1. Certificación IATF 16949 and a documented quality system.
2. Capacidad interna de CNC, electroerosión y corte por hilo en lugar de mecanizado totalmente subcontratado.
3. Piezas de referencia probadas en la misma familia de resinas y complejidad similar.
4. Un procedimiento de liberación que incluye informes dimensionales, certificados de materiales y parámetros de proceso.

Para obtener una visión más amplia de cómo interactúan las decisiones de diseño y fabricación de piezas, el Guía completa de diseño y fabricación de piezas de plástico por inyección. Es una referencia útil durante la planificación inicial del proyecto.
