Molde de inyección del mazo de cables del sensor de velocidad de la rueda

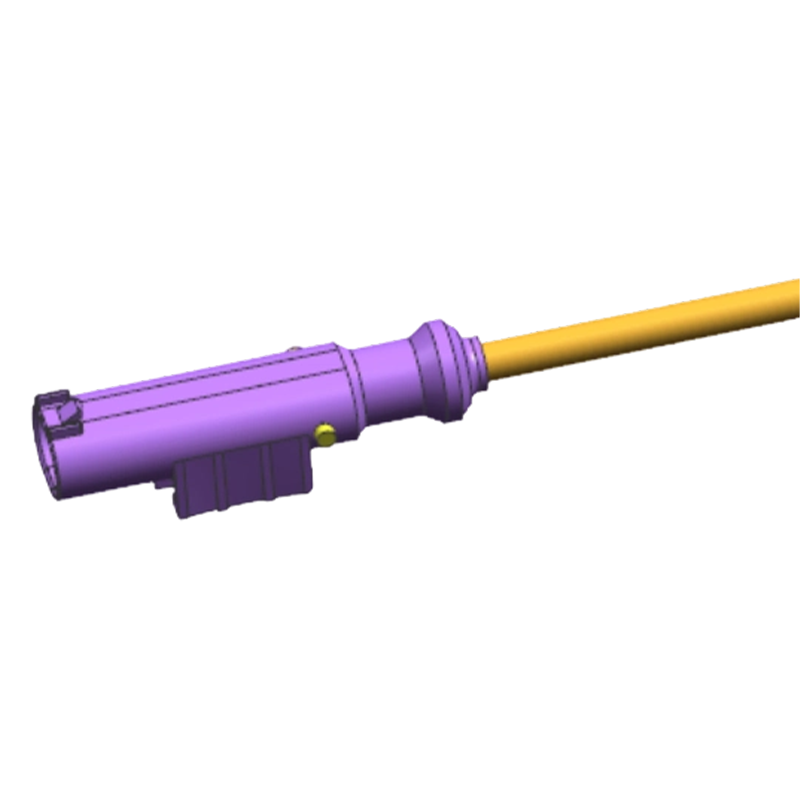

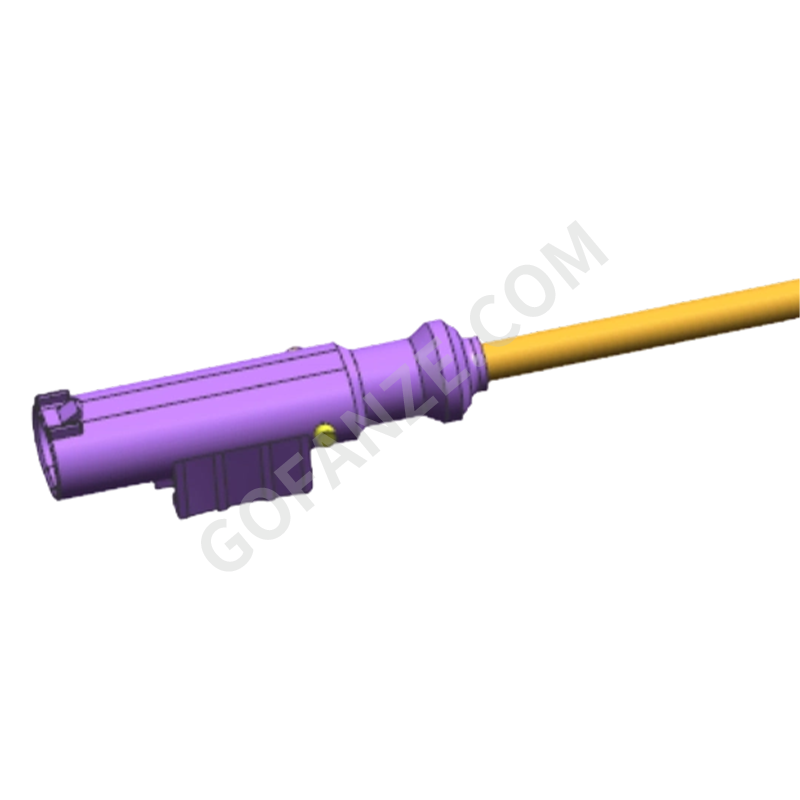

Este producto es un conjunto de mazo de cables diseñado para sistemas de frenos antibloqueo (ABS) y sistemas de control electrónico de estabilidad (ESC) automotrices. Es responsable de transmitir con precisión las señales desde el sensor de velocidad de la rueda a la Unidad de control electrónico (ECU), actuando como un componente de conexión crítico para los sistemas de seguridad activa del vehículo. El conjunto consta de cables resistentes a la intemperie, capas de protección de señal, juntas de sellado y terminales de conector. Las carcasas de los conectores se fabrican mediante moldeo por inyección para garantizar un acoplamiento seguro con los puertos del sensor y la ECU. Con más de 15 años de experiencia en exportación, cumplimos con los estrictos requisitos de los fabricantes de equipos originales europeos y asiáticos en cuanto a rendimiento eléctrico, resistencia mecánica y resistencia al envejecimiento ambiental.

Fanze T&M (Jiashan) Co., Ltd. Fanze T&M (Jiashan) Co., Ltd. Contáctenos
ANTERIOR:Molde de inyección de mazo de cables de ABS para automóviles SIGUIENTE:No next article
  • Producto Detalles
Serie de moldes de precisión
Molde de inyección del mazo de cables del sensor de velocidad de la rueda
Precios Contáctenos para una cotización Ir a la página de contacto
Dimensiones 15x57x16mm
Materiales PA66 GF25
Acero para moldes 1.2344
Inspección MMC
Esperanza de vida 500.000 disparos
Garantía 12 meses
Construido para protección del arnés del sensor

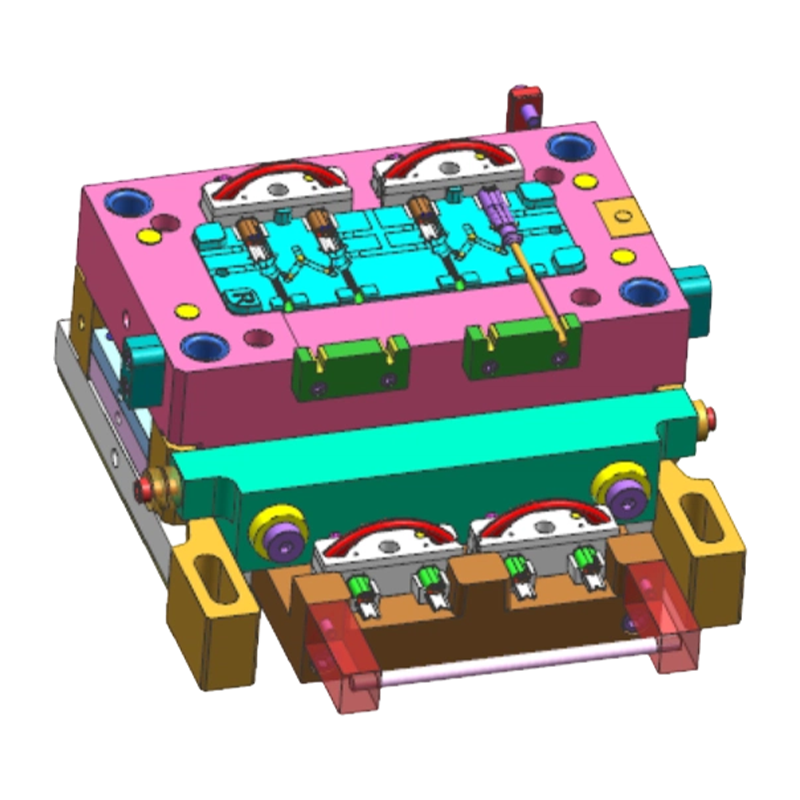

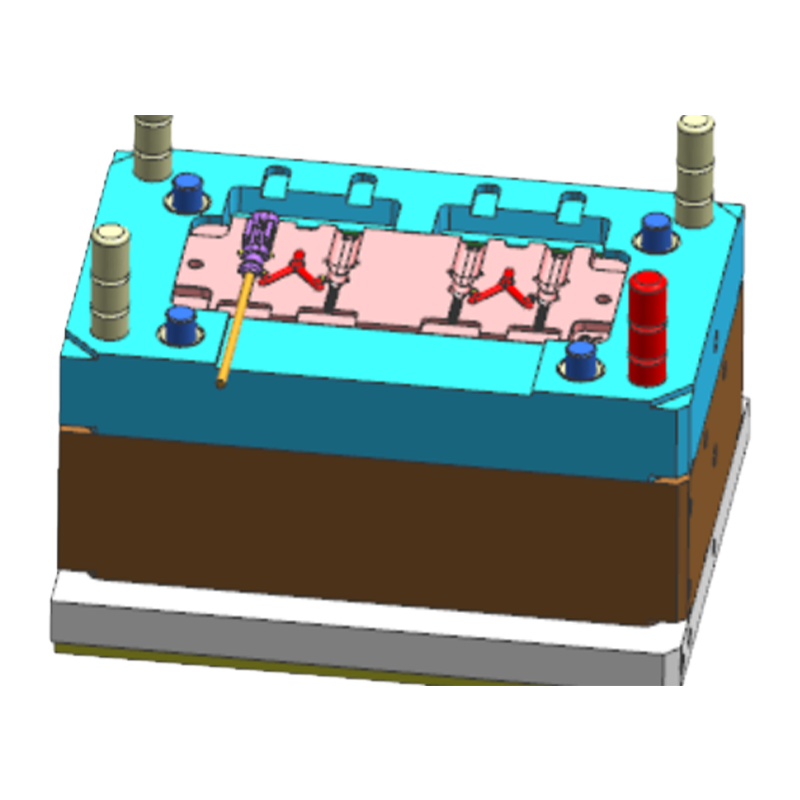

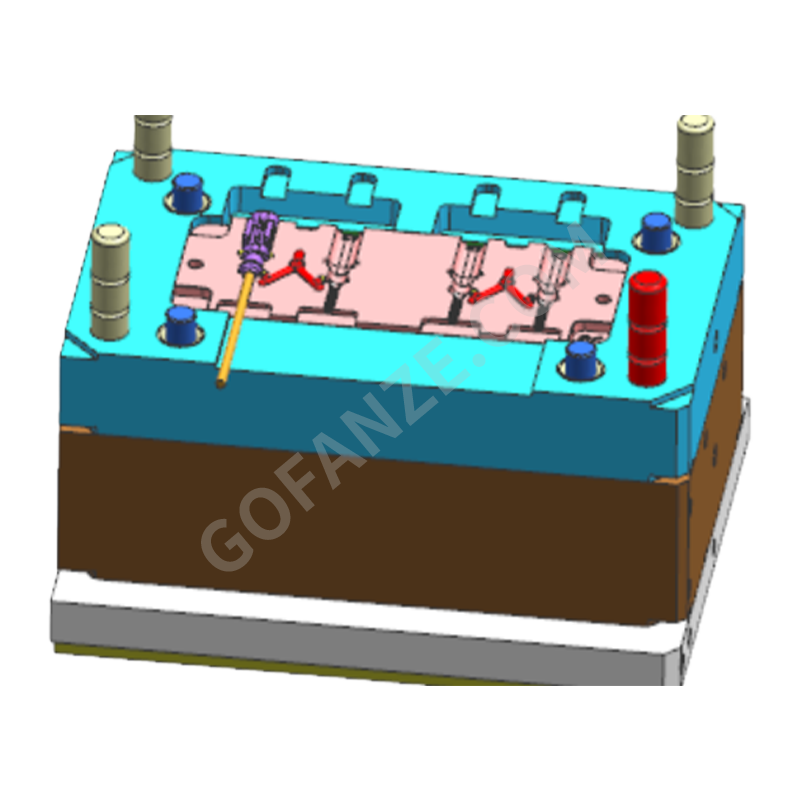

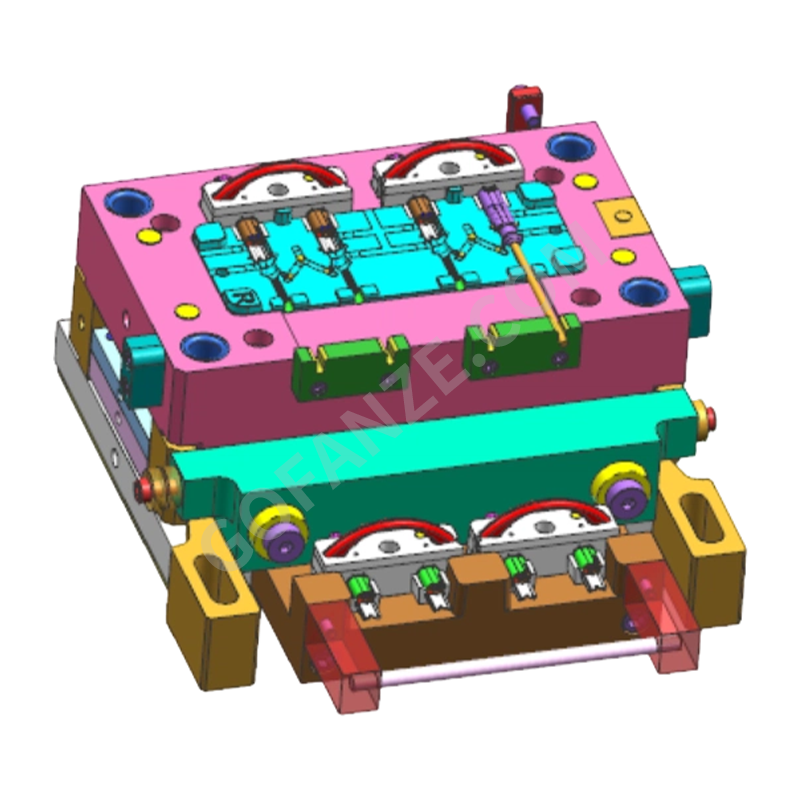

Este molde está desarrollado para la producción en serie de carcasas de mazos de cables de sensores de velocidad de ruedas que funcionan en entornos expuestos debajo de la carrocería. Mecanizada a partir de acero para trabajo en caliente 1.2344 e inspeccionada por CMM, la herramienta está configurada para procesar PA66 GF25 con refuerzo de fibra de vidrio, lo que proporciona cuerpos de conector dimensionalmente estables y resistentes a la abrasión. Cada diseño de cavidad y circuito de refrigeración está diseñado en torno a la geometría compacta del arnés, lo que permite un moldeo repetible durante una vida útil de 500 000 disparos con una garantía de 12 meses. Las herramientas son totalmente personalizables para cumplir con los estándares de conectores OEM, lo que las convierte en una opción práctica para los proveedores Tier que buscan una solución de molde B2B dedicada.
Ventajas principales
1
Control de procesos de fibra de vidrio
El flujo del molde y el diseño de enfriamiento tienen en cuenta el comportamiento del flujo de PA66 GF25, lo que reduce la distorsión de la orientación de las fibras y el desgaste en las áreas de entrada.
2
Precisión de geometría compacta
MMC-verified cavity machining maintains tight tolerances on the small harness footprint, ensuring stable connector fit in assembly.
3
Enfoque en la durabilidad de los bajos
La selección del acero y el tratamiento de la superficie se eligen para resistir la naturaleza abrasiva de la resina rellena de vidrio durante largos ciclos de producción.
Características del producto
Diseño de puerta resistente al desgaste
Los insertos de compuerta están especificados para PA66 relleno de vidrio para limitar la erosión y mantener un relleno de cavidad constante durante toda la vida útil del molde.
Conformidad del enrutamiento del arnés
El diseño de la cavidad está diseñado alrededor de la ruta del arnés del sensor, preservando las posiciones de los clips y la geometría del canal del cable en cada disparo.
Tolerancia química y a la humedad
Las superficies del molde están acabadas para soportar piezas de PA66 que resisten la humedad de los bajos, la sal de la carretera y los cambios de temperatura en servicio.
Variantes de conectores personalizados
Las herramientas se pueden configurar para diferentes números de pines de conectores y perfiles de carcasa según los dibujos del cliente o datos 3D.
Escenarios de aplicación
Carcasas de mazos de cables para sensores de velocidad de ruedas para vehículos de pasajeros
Cuerpos de conectores de sensores ABS y ESC para vehículos comerciales
Componentes de protección del mazo de cables de bajos para vehículos de nuevas energías
Herramientas de repuesto para proveedores de sensores y arneses de nivel 1
Preguntas frecuentes y soluciones
P1: ¿Cómo maneja el molde el desgaste de la fibra de vidrio en PA66 GF25?
Las áreas de la puerta y del corredor están equipadas con inserciones resistentes al desgaste y la selección de acero se combina con la resina abrasiva rellena de vidrio. Este enfoque limita la erosión y mantiene estables las dimensiones de la cavidad durante la ventana de producción de 500.000 disparos.
P2: ¿Se puede adaptar el diseño de la carcasa del arnés a diferentes plataformas del vehículo?
Sí. Las herramientas se construyen a partir de dibujos 2D o modelos 3D del cliente, lo que permite ajustar el perfil del conector, las ubicaciones de los clips y la geometría del canal del cable para cada plataforma, manteniendo al mismo tiempo la misma arquitectura de base del molde siempre que sea posible.
P3: ¿Cuáles son los plazos de entrega y los términos comerciales para este molde?
La fabricación del molde tarda unos 50 días y la entrega del producto unos 30 días después de la aprobación de la herramienta. Los términos son MANDO Shangai con pago T/T y los precios se cotizan a pedido según la especificación final.
Envío FOB Shanghai
Pago T/T
Personalización Totalmente disponible
Dimensiones del producto 15x57x16
Material del producto PA66 GF25
Precio del producto 2,0 dólares estadounidenses
Tiempo de entrega del producto 30 dias
Precio del molde 20.000 dólares estadounidenses
Tiempo de fabricación del molde 50 dias
Términos de envío MANDO Shangai
Condiciones de pago T/T
Material del molde 1.2344
Métodos de prueba MMC
Vida útil del molde 500k
Período de garantía 12 meses
