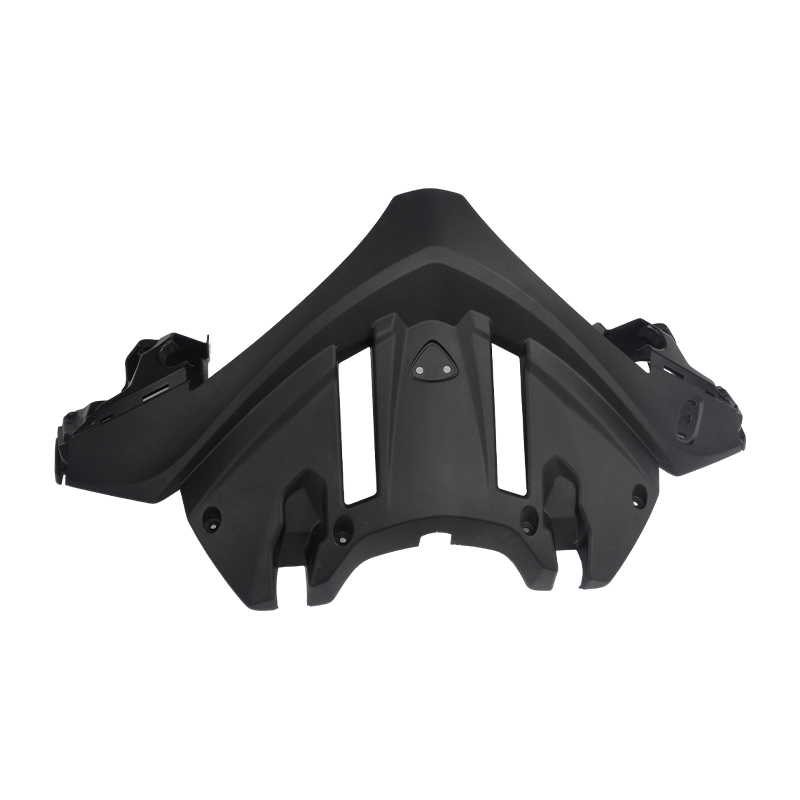

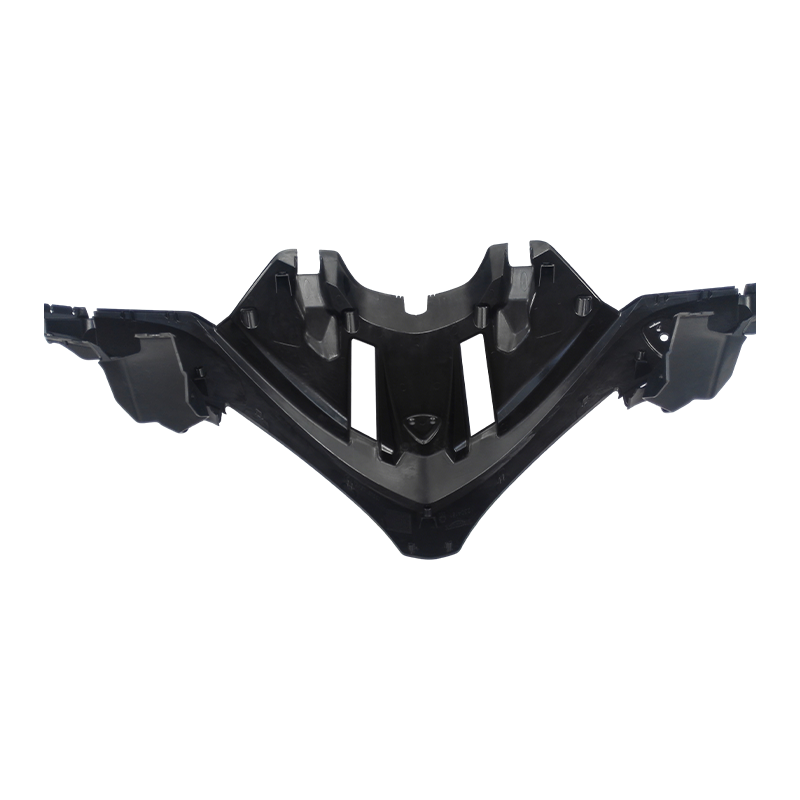

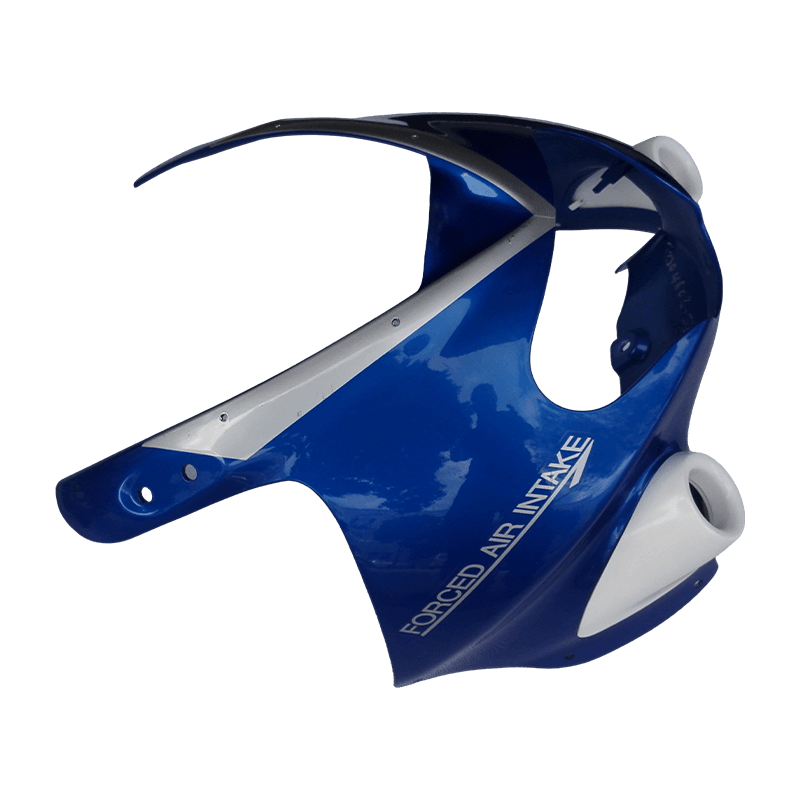

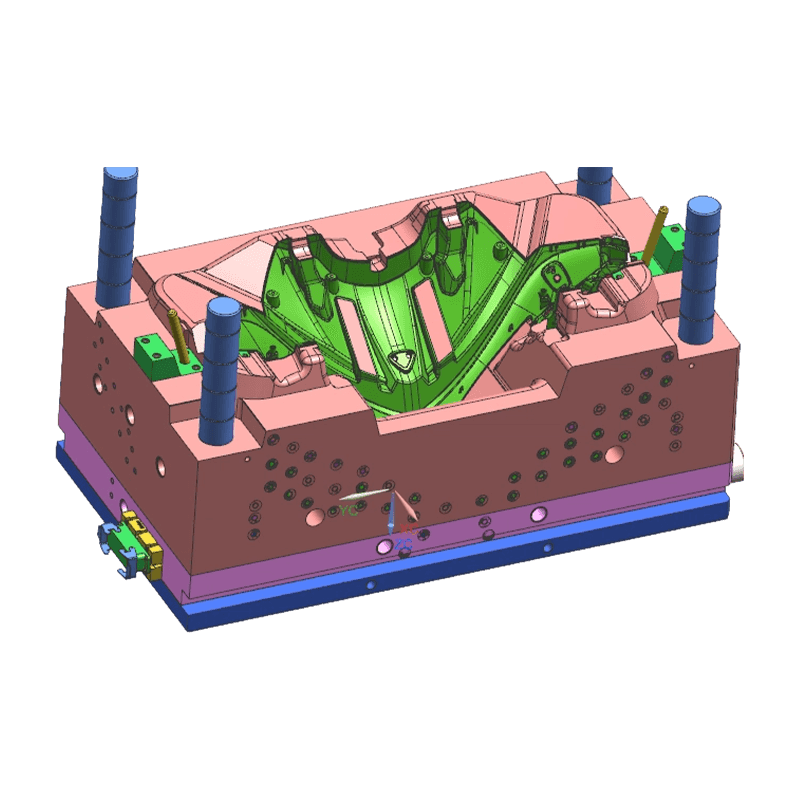

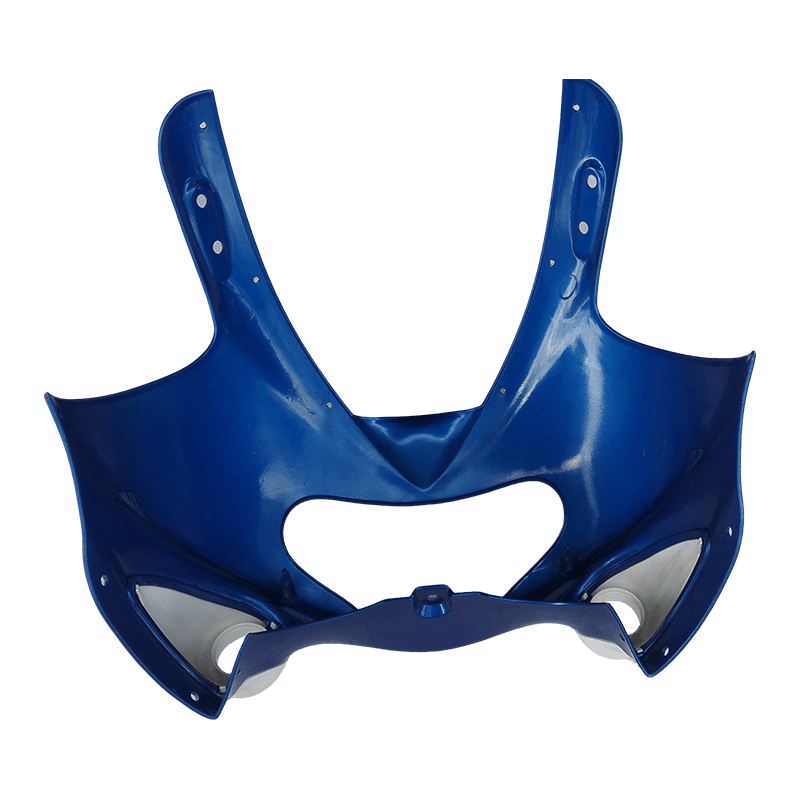

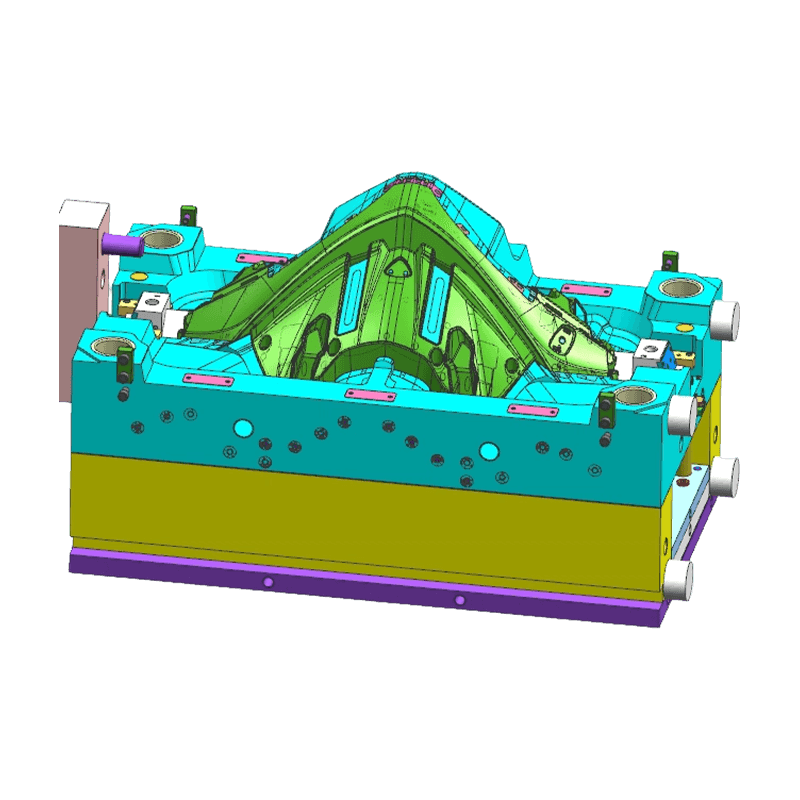

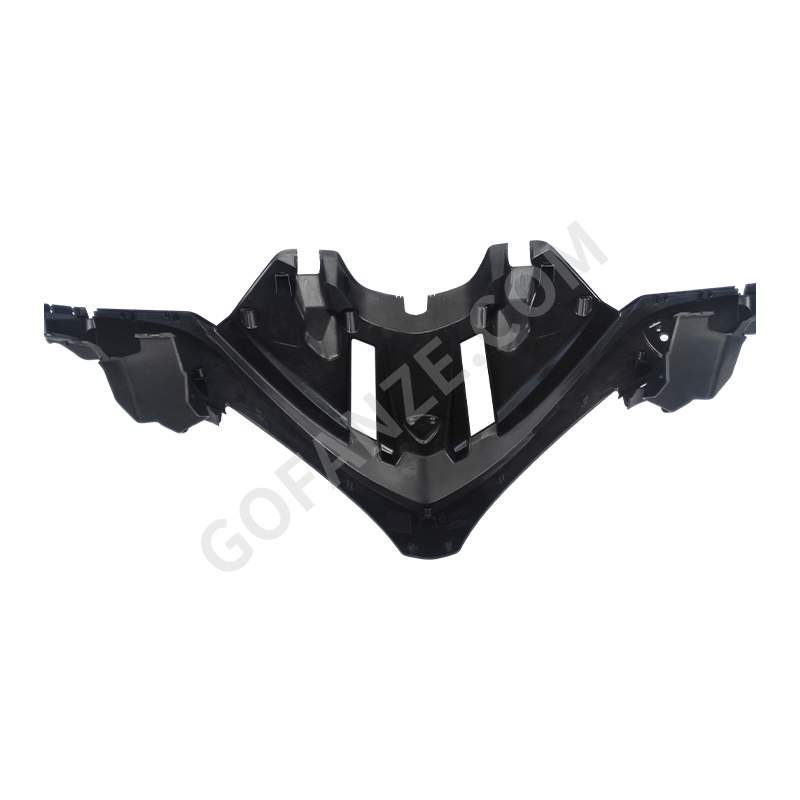

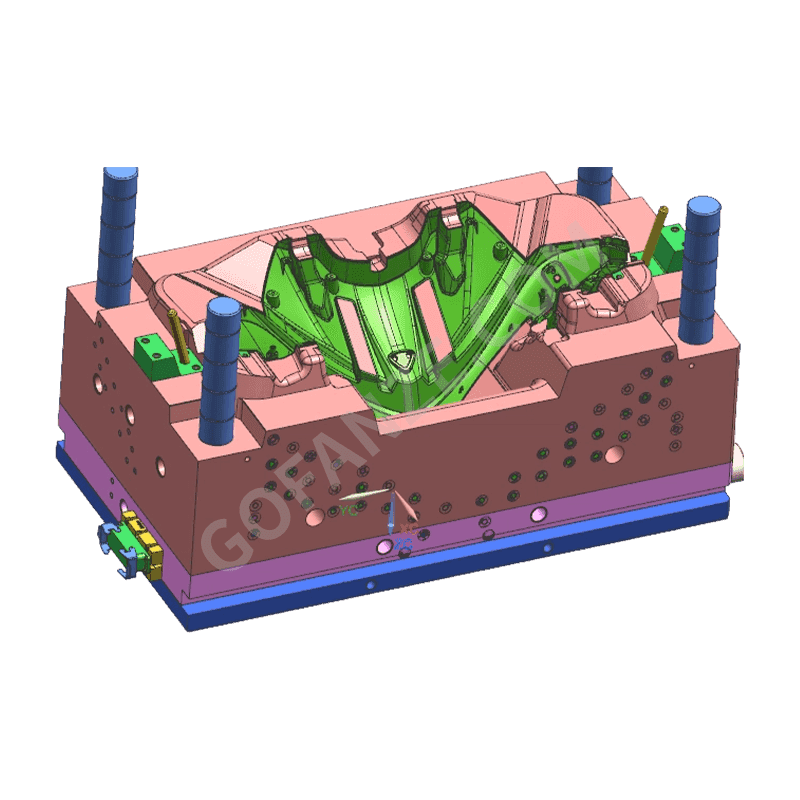

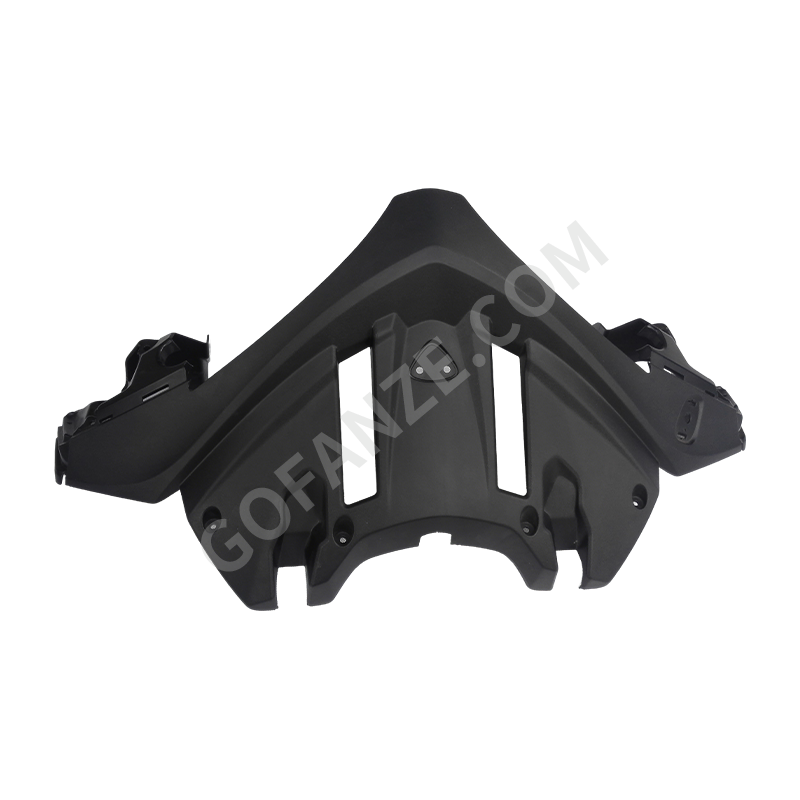

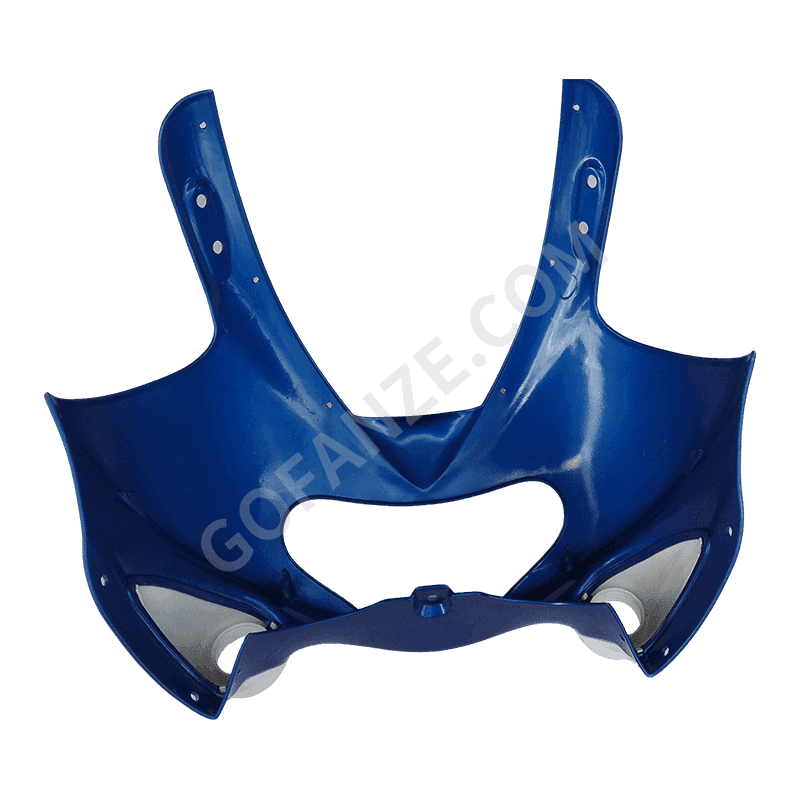

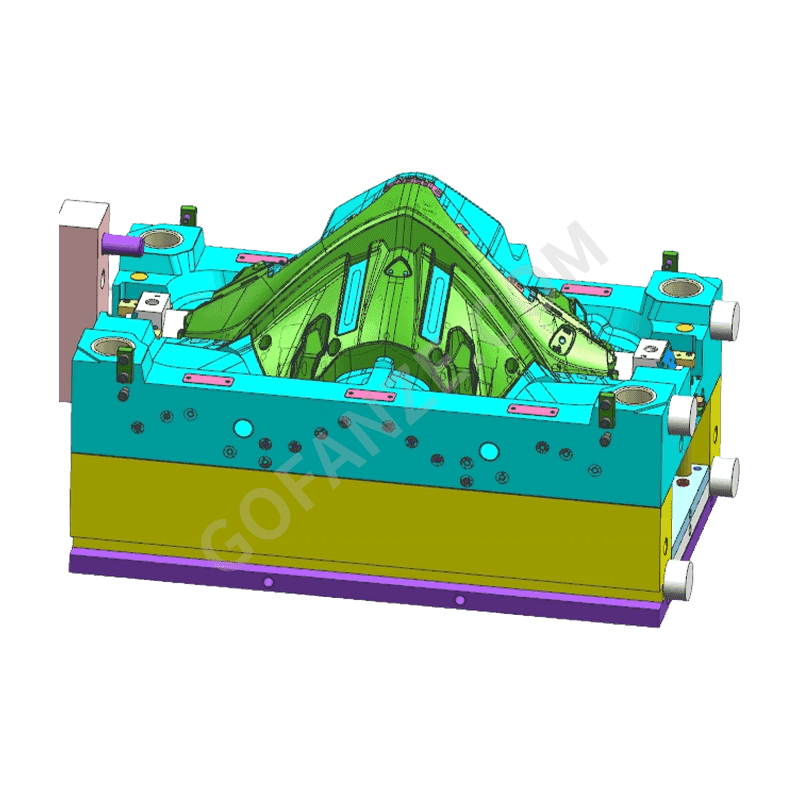

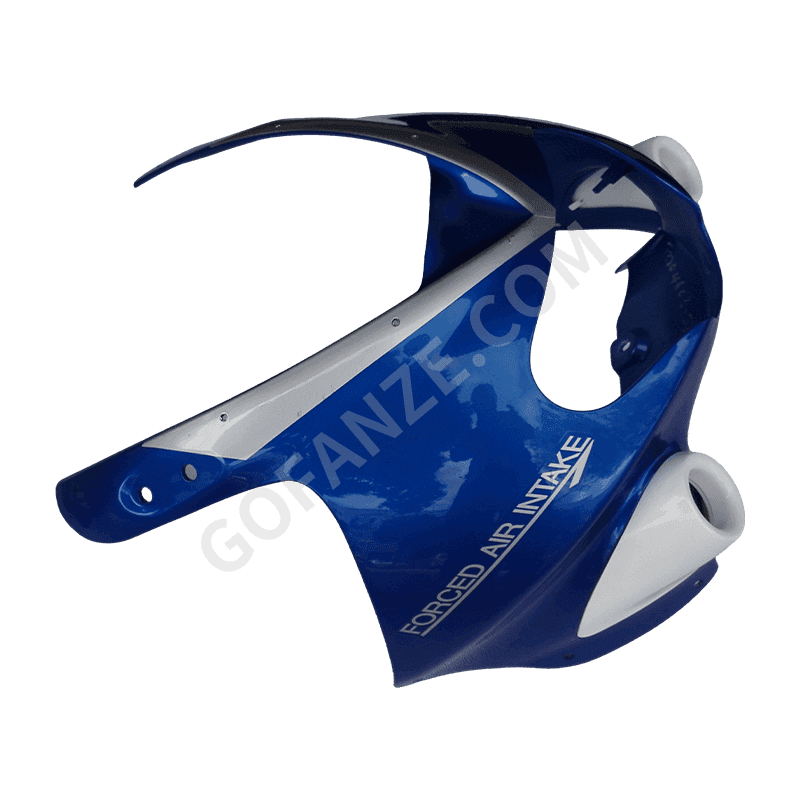

Molde de inyección para carenado delantero de motocicleta

Ventajas principales

• Capacidad de moldeo de superficies grandes y complejas: Hábil en el manejo de grandes dimensiones, cavidades profundas y requisitos de dos disparos/múltiples disparos. El diseño de línea de separación de precisión garantiza líneas exteriores lisas y empotradas.
• Garantía de calidad de superficie de clase A: Las cavidades del molde se someten a un alto pulido o texturizado fino para lograr un brillo similar al de un espejo o un granulado uniforme, cumpliendo con los requisitos de apariencia de los carenados delanteros de las motocicletas.
• Control de la estructura ThinWall: La disposición de las compuertas y las posiciones de las líneas de soldadura se optimizan mediante el análisis del flujo del molde para lograr diseños livianos y de paredes delgadas mientras se mantiene la rigidez, se reduce el consumo de material y el tiempo de ciclo.
• Diseño de rigidez del molde: Se utilizan bases de moldes de alta resistencia y placas engrosadas para moldes grandes, combinadas con sistemas de sujeción multipunto, para minimizar la deflexión bajo alta presión de inyección, asegurando la estabilidad dimensional parcial.

Características del producto

• Diseño de línea de separación de precisión: La precisión del ajuste de la línea de separación se controla dentro de 0,02 mm para evitar destellos durante la sujeción, lo que garantiza líneas exteriores suaves y naturales.
• Diseño de mecanismo integrado: El molde integra deslizadores, elevadores y unidades hidráulicas de extracción de núcleos para formar características complejas como orificios de montaje laterales, ajustes a presión y rejillas de ventilación.
• Sistema de control de temperatura: Los canales de enfriamiento conformados eficientes están diseñados para garantizar un enfriamiento uniforme en piezas grandes, reduciendo la deformación y la tensión interna.
• Sistema de ventilación optimizado: Se colocan ranuras de ventilación de precisión en las últimas áreas de llenado y a lo largo de las líneas de separación para evitar quemaduras o disparos cortos causados por atrapamiento de gas.
• Resistencia al desgaste y diseño de vida útil: Las piezas móviles críticas y las áreas de alto desgaste utilizan acero resistente al desgaste con tratamientos de nitruración o recubrimiento para garantizar la estabilidad durante la producción en masa a largo plazo.

Aplicaciones

Este molde se utiliza principalmente en la fabricación de motocicletas para producir cubiertas de carenado delantero para diversas motocicletas eléctricas y de gasolina. Es aplicable a bicicletas de calle, motos deportivas, cruisers y scooters, suministradas a fabricantes de equipos originales de motocicletas y proveedores de nivel 1.

Problemas y soluciones comunes

• Problema: Deformación en piezas grandes de paredes delgadas.
  Soluție: Optimice la ubicación y cantidad de la compuerta mediante el análisis del flujo del molde; diseñe un enfriamiento conforme para una temperatura uniforme; compensación de contradeformación preestablecida en el diseño del molde.
• Problema: Líneas de soldadura visibles en la superficie de apariencia.
  Soluție: Optimice el diseño de la compuerta para mover las líneas de soldadura a áreas sin apariencia; aumente la temperatura del molde o utilice compuertas de válvula secuenciales; coloque respiraderos en las ubicaciones de las líneas de soldadura.
• Problema: Marcas de arrastre o marcas de pasador de expulsión en la superficie de apariencia durante la expulsión.
  Soluție: Optimice los ángulos de tiro; pulir o recubrir superficies de cavidades profundas; optimizar el diseño del sistema eyector y aumentar el área de eyección.

Consideraciones importantes

• Proporcione datos 3D completos del carenado delantero de la motocicleta y los requisitos de superficie de Clase A antes del diseño del molde, definiendo claramente la posición de la línea de separación y las áreas de apariencia.
• Especifique con precisión el grado del material plástico y los aditivos (p. ej., estabilizadores UV, contenido de fibra de vidrio) para el ajuste por contracción y la evaluación de la selección del acero.
• Durante el transporte y almacenamiento de moldes grandes, utilice soportes de soporte dedicados para evitar una fuerza desigual sobre los pies del molde, lo que podría provocar la deformación de la placa.
• Inspeccione periódicamente el sistema de control de temperatura del canal caliente y el sellado de las unidades de extracción de núcleos hidráulicas/neumáticas para garantizar su correcto funcionamiento.
